RLS280PRN – maszyna drukująco-sztancująca

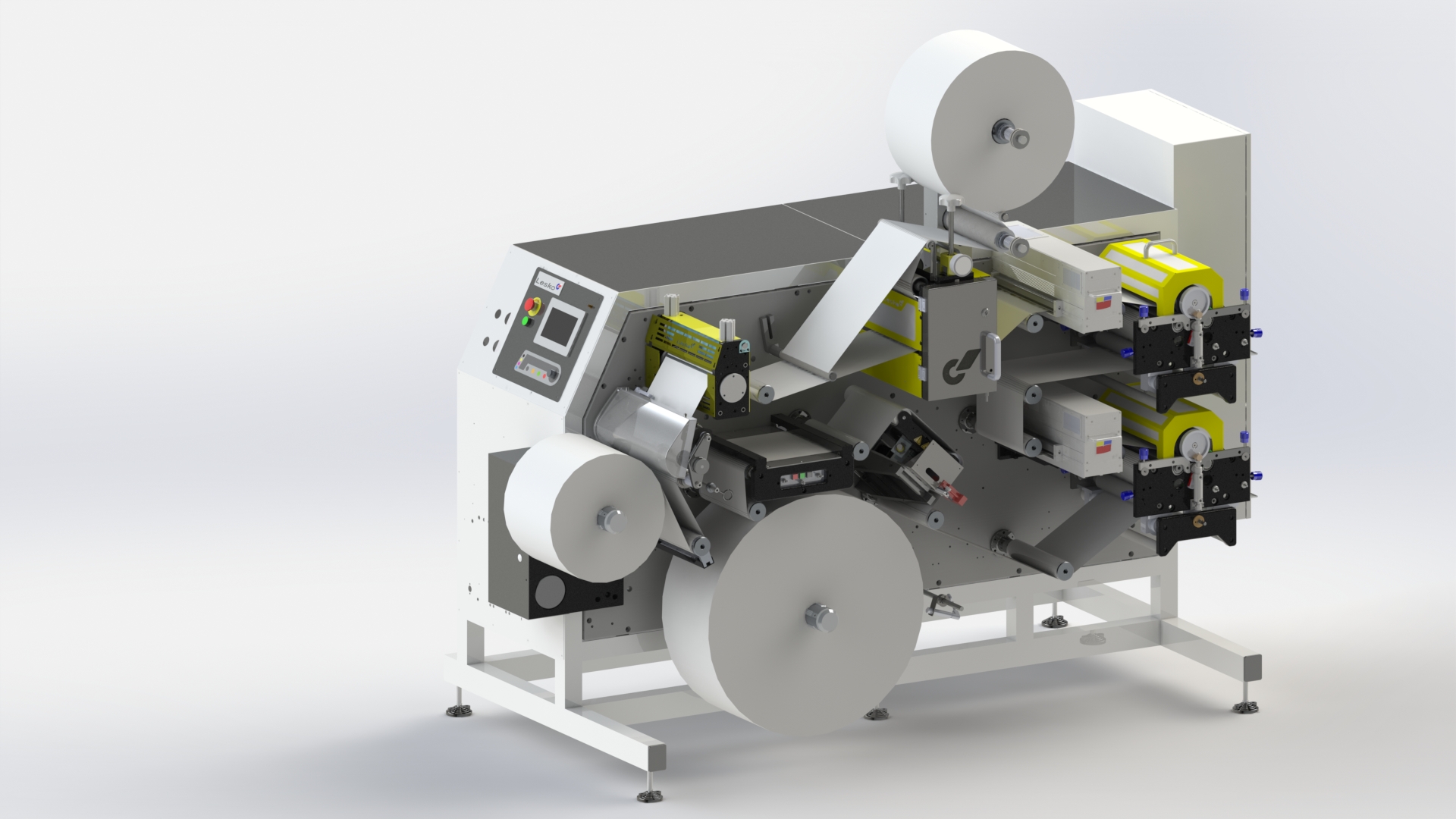

LESKO RLS280PRN

LESKO RLS280PRN to jedyna na rynku tak kompaktowa i wielofunkcyjna maszyna przeznaczona zarówno do druku jak i konfekcjonowania etykiet.
Maszynę można wyposażyć w zespół sztancy rotacyjnej oraz drugą stację drukową.
Maszyna posiada możliwość zastosowania mechanizmu servo do sztancowania off-line w registrze.
Dodatkowo istnieje możliwość zastosowania mechanizmu servo na jednej ze stacji drukowych, dzięki czemu otrzymuje się możliwość dodruku trzeciego koloru.

SPECYFIKACJA

PARAMETRY TECHNICZNE:

  • max szerokość wstęgi                                                               280 mm
  • prędkość maksymalna przy przewijaniu/sztancowaniu    220 m/min
  • prędkość maksymalna przy drukowaniu                              110 m/min
  • max średnica roli na odwijaniu                                               750 mm
  • pneumatyczny trzpień nawijania i odwijania                      Ø 76 mm
  • max średnica na nawijaniu – 1 nawijak                                Ø  440 mm
  • max średnica na nawijaniu – 2 nawijaki                               Ø  310 mm
  • max średnica na nawijaniu (oba nawijaki) – dod. opcja   Ø  600 mm
  • napięcie zasilania                                                                     3x400 V
  • częstotliwość                                                                             50 Hz
  • moc zainstalowana w wersji standardowej                         6 kW
  • średnie zapotrzebowanie na powietrze                               1 m3 ; 6 bar
  • waga wersji standardowej `                                                   900 kg
  • wymiary wersji standardowej (dł x szer x wys)                  1650 x 1250 x 1950 mm
sterowanie:
  • sterowanie mikroprocesorowe
  • dotykowe panele z intuicyjnym interfejsem
  • panel sterowania + panel operatorski przy stoliku do łączenia wstęgi
napędy:
  • silnik asynchroniczny – napęd główny
  • silnik asynchroniczny – napęd nawijaka(ów)
  • hamulec proszkowy na odwijaku
  • sprzęgło proszkowe na nawijaku
opcjonalnie:
  • silnik servo na nawijaku:
    • bardzo precyzyjna kontrola naciągu
    • nawijanie materiałów o specyficznych parametrach np. folii
    • nawijanie rolek do średnicy Ø 600 mm
  • silnik servo na odwijaku:
    • aktywna kompensacja naciągu przy przyspieszaniu i hamowaniu
  • silnik servo zespołu sztancy rotacyjnej:
    • sztancowanie off-line do registra
  • silnik servo do zespołu flexo:
    • druk trzeciego koloru
czujniki:
  • elektroniczny licznik metrów bieżących i etykiet
  • czujnik prześwitowy
  • 5-rzędowy zespół kontroli brakującej etykiety
  • ultradźwiękowy czujnik końca roli
opcjonalnie:
  • czujnik US do etykiet transparentnych
  • czujnik wykrywający flagi i/lub sklejki

ODWIJAK:

  • max średnica roli                                750 mm
  • max udźwig                                         100 kg
  • pneumatyczny trzpień rozprężny    Ø 76 mm
  • hamulec elektromagnetyczny (proszkowy)

STOLIK DO ŁĄCZENIA WSTĘGI:

  • wyposażony w pneumatyczne listwy zaciskowe, dzięki którym podczas napraw wstęgi zachowany zostaje naciąg materiału

PROWADZENIE WSTĘGI:

  • system prowadzenia wstęgi firmy BST z płynną regulacją

STACJA DRUKOWA FLEXO:

  • max szerokość materiału                                270 mm
  • regulacja przesunięcia poprzecznego          +/- 7mm
  • regulacja przesunięcie wzdłużnego             +/-15 mm
  • duktor
  • anilox siatka rastrowa:                                   160L/cm, 60°, 6,5cm3/m2
  • obrotowy anilox w trakcie postoju
  • suszarka IR 3000W z odsysem powietrza i mocą sterowaną automatycznie w zależności od prędkości
opcjonalnie:
  • druga stacja drukowa flexo
  • dodatkowy silnik servo do nadruku trzeciego koloru
  • lampa UV pojedyncza firmy UV-RAY lub GEW moc maksymalna 160W/cm – kompletna (wentylator, zasilacz panel operatorski)
  • lampa UV podwójna firmy UV-RAY lub GEW moc maksymalna 160W/cm – kompletna (2x wentylator, 2x zasilacz, 2x panel operatorski)

NIP-ROLL:

  • pneumatyczny docisk
  • prosta wymiana/czyszczenie gumowego wałka

STACJA NOŻY KRĄŻKOWYCH:

  • cięcie systemem nożycowym
  • 3 komplety noży z możliwością dodania kolejnych
  • min szerokość cięcia 10 mm

NAWIJAK:

  • pneumatyczny trzpień rozprężny Ø 76 mm
  • sprzęgło elektromagnetyczne (proszkowe)
  • zmiana kierunku nawijania z panelu sterowania
  • max średnica nawijania Ø 440 mm
opcjonalnie:
  • drugi nawijak (max średnica nawijania - Ø 310 mm)
  • specjalny system umożliwiający nawijanie rolek o średnicy Ø 600 mm (silnik servo)
  • trzpienie o średnicach od Ø 19 do Ø 76mm
  • adaptery trzpieni na średnice od Ø 76 do Ø 152 mm
  • wersja semi-turret z opcją jednoczesnego nawijania na obu trzpieniach

DODATKOWE WYPOSAŻENIE:

  • ZESPÓŁ SZTANCY ROTACYJNEJ:

    • max szer.robocza cylindra 280 mm
    • max obwód cylindra 125 T/1/8”
    • stacja przystosowana do ciągłej pracy
    • anvil podparty napędzanym wałkiem
    • system regulacji prześwitu GapMaster firmy Kocher+Beck
opcjonalnie:
    • dowolny systemu regulacji prześwitu
    • hydrauliczny system kontroli docisku wałka magnetycznego
    • adaptery do innych cylindrów magnetycznych
    • adaptacja całego zespołu sztancy pod cylindry Klienta
    • adaptacja do pracy off-line w registrze
    • możliwość zamiany cylindra z anvilem do wykonywania perforacji podkładu
  • ZESPÓŁ NAWIJANIA AŻURU:

    • max średnica rolki                 500 mm
    • trzpień mechaniczny             Ø 76 mm
opcjonalnie:
    • trzpień pneumatyczny           Ø 76 mm
  • ZESPÓŁ ODWRACANIA WSTĘGI MIĘDZY STACJAMI DRUKOWYMI:

    • zadruk materiału po drugiej stronie
  • stroboskop zsynchronizowany z prędkością maszyny
  • pneumatyczny docisk końca wstęgi sterowany z panelu operatorskiego
  • pojedynczy przycisk nożny do sterowania maszyną:
    • praca z prędkością jog
  • podwójny przycisk nożny do sterowania maszyną:
    • praca z prędkością jog + załączanie sprężonego powietrza
  • stacja noży żyletkowych:
    • 5 opraw + możliwość dodania kolejnych
  • stacja pneumatycznych noży bruzdowych:
    • 3 szt. + możliwość dodania kolejnych
    • w miejscu nip rolla
  • dodatkowe trzpienie rozprężne nawijaka:
    • o średnicach Ø 25mm, Ø 40 mm,  Ø 50 mm,  Ø 76 mm
  • odsys odpadów bocznych
  • rotacyjna stacja arkuszowania:
    • w miejscu nip-rolla
    • z kuwetą do odbierania arkuszy lub kuwetą i małym stołem odbiorczym lub dużym stołem sortującym
