RLS – przewijarka

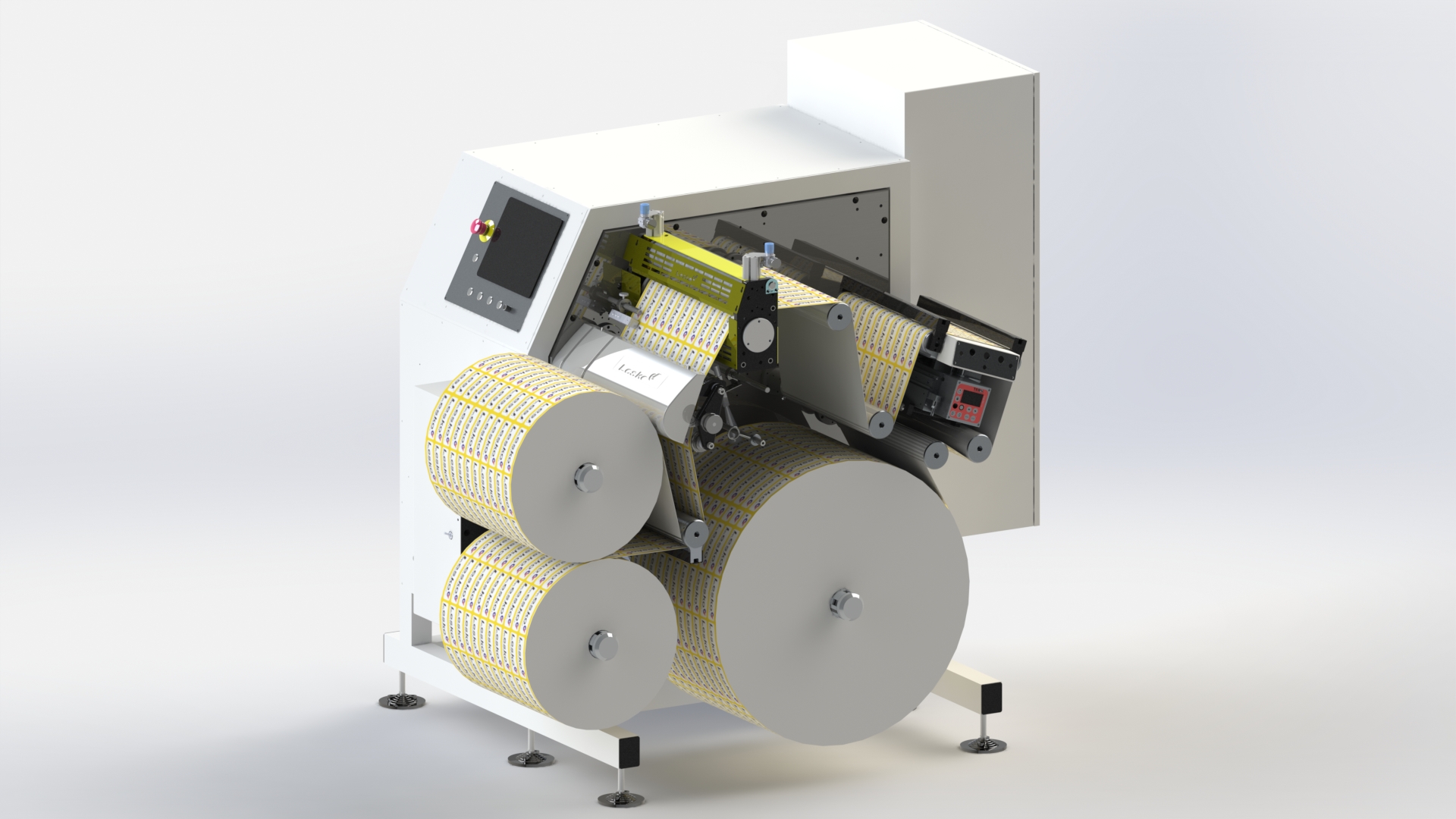

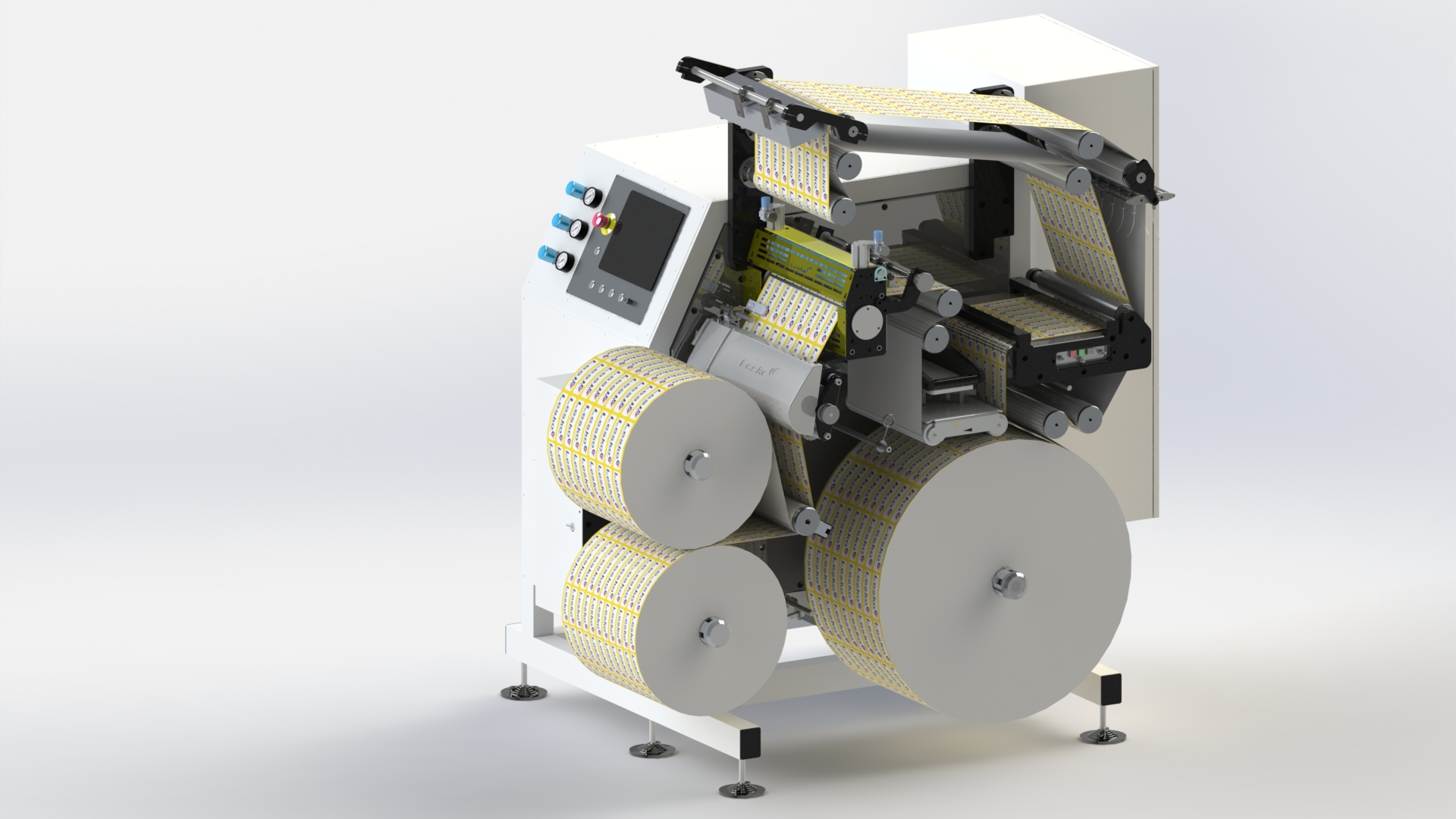

LESKO RLS

LESKO RLS to dedykowane przewijarki do pracy zarówno z zadrukowanymi jak i czystymi materiałami. Idealnie nadają się do:
  • konfekcjonowania etykiet na zadaną ilość etykiet lub długość rolki
  • wzdłużnego rozcinania wstęgi
  • inspekcji i dokonywania poprawek (doklejania braków lub usuwania wadliwych fragmentów)
na wysztancowanych czy zadrukowanych partiach materiału. Na naszej maszynie mogą Państwo bezproblemowo przewijać  różne materiały w tym folie przy zastosowaniu napędów servo na nawijakach.

SPECYFIKACJA

PARAMETRY TECHNICZNE:

szerokość wstęgi 280 mm 380 mm 440 mm 530 mm
prędkość maksymalna 250 m/min 250 m/min 250 m/min 250 m/min
max średnica na odwijaniu Ø 750 mm Ø 750 mm Ø 750 mm Ø 750 mm
max średnica na nawijaniu Ø 440 mm Ø 440 mm Ø 440 mm Ø 440 mm
trzpień pneumatyczny nawijania i odwijania Ø 76 mm Ø 76 mm Ø 76 mm Ø 76 mm
napięcie zasilania 3x400 V 3x400 V 3x400 V 3x400 V
częstotliwość 50 Hz 50 Hz 50 Hz 50 Hz
średnie zapotrzebowanie na powietrze 1 m3 ; 6 bar 1 m3 ; 6 bar 1 m3 ; 6 bar 1 m3 ; 6 bar
waga 700 kg 750 kg 800kg 900 kg
moc zainstalowana 4,5 kW 4,5 kW 4,5 kW 4,5 kW
Wymiary (dł x szer x wys) 1650 x 1250 x 1400 mm 1650 x 1350 x 1400 mm 1650 x 1450 x 1400 mm 1650 x 1550 x 1400 mm



  • max średnica na nawijaniu (dwa nawijaki)                Ø 310 mm
  • max średnica przy nawijaniu na 1 nawijak servo      Ø 520 mm
  • max średnica przy nawijaniu na 2 nawijaki servo    Ø 450 mm
opcjonalnie:
  • max średnica na nawijaniu (dwa nawijaki) Ø 600 mm
sterowanie:
  • sterowanie mikroprocesorowe
  • panele z prostym i intuicyjnym interfejsem
  • dotykowy panel sterowania + panel operatorski przy stoliku do łączenia wstęgi
napędy:
  • silnik asynchroniczny – napęd główny
  • silnik asynchroniczny – napęd nawijaka(ów)
  • hamulec proszkowy na odwijaku
  • sprzęgło proszkowe na nawijaku
opcjonalnie:
  • silnik servo na nawijaku:
    • bardzo precyzyjna kontrola naciągu
    • nawijanie materiałów o specyficznych parametrach np. folii
    • nawijanie rolek do średnicy Ø 600 mm
  • silnik servo na odwijaku:
    • aktywna kompensacja naciągu przy przyspieszaniu i hamowaniu
czujniki:
  • elektroniczny licznik metrów bieżących i etykiet
  • czujnik prześwitowy
  • pięciorzędowy zespół kontroli brakującej etykiety
  • ultradźwiękowy czujnik końca roli z automatycznym zatrzymaniem
opcjonalnie:
  • czujnik US do etykiet transparentnych
  • czujnik wykrywający flagi i/lub sklejki

ODWIJAK:

szerokość wstęgi 280 mm 380 mm 440 mm 530 mm
max udźwig 100 kg 120 kg 140 kg 160 kg
max średnica roli Ø750 mm Ø750 mm Ø750 mm Ø750 mm
pneumatyczny trzpień rozprężny Ø76 mm Ø76 mm Ø76 mm Ø76 mm
  • hamulec elektromagnetyczny (proszkowy)
opcjonalnie:
  • specjalny trzpień z rolkami transportowymi ułatwiającymi załadunek ciężkiej rolki
  • czujnik US zapewnia jednorodny naciąg wstęgi w trakcie całej produkcji

STOLIK DO ŁĄCZENIA WSTĘGI:

  • wyposażony w pneumatyczne listwy zaciskowe, dzięki którym podczas łączenia wstęgi zachowany zostaje naciąg materiału

PROWADZENIE WSTĘGI:

  • system prowadzenia wstęgi firmy BST z płynną regulacją

NIP-ROLL:

  • pneumatyczny docisk
  • prosta wymiana/czyszczenie gumowego wałka

STACJA NOŻY KRĄŻKOWYCH:

  • do cięcia wzdłużnego
  • 3 komplety noży + możliwość dodania kolejnych
  • min szerokość cięcia 10 mm

NAWIJAK:

  • max średnica nawijania Ø 440 mm
  • pneumatyczny trzpień rozprężny Ø 76 mm
  • sprzęgło elektromagnetyczne (proszkowe)
  • zmiana kierunku nawijania z panelu sterowania
opcjonalnie:
  • dodatkowy nawijak (max średnica nawijania - Ø 310 mm)
  • specjalny system nawijaków do nawijania rolek o średnicy Ø 600 mm (silnik servo)
  • max średnica przy nawijaniu na 1 nawijak servo           Ø 520 mm
  • max średnica przy nawijaniu na 2 nawijaki servo          Ø 450 mm
  • trzpienie o średnicach od Ø 19 do Ø 76mm
  • adaptery na trzpienie o średnicach od Ø 76 do Ø 152 mm
  • nawijaki w wersji semi-turret z opcją jednoczesnego nawijania na obu trzpieniach

DODATKOWE WYPOSAŻENIE:

  • wydłużony przebieg wstęgi do inspekcji
  • stroboskop zsynchronizowany z prędkością maszyny
  • system nawijania wadliwego materiału umieszczony za odwijakiem
  • pneumatyczny docisk końca wstęgi sterowany z panelu operatorskiego
  • pojedynczy przycisk nożny do sterowania maszyną: praca z prędkością jog
  • podwójny przycisk nożny do sterowania maszyną: praca z prędkością jog + załączanie sprężonego powietrza
  • stacja noży żyletkowych:
    • 5 opraw + możliwość dodania kolejnych
  • stacja pneumatycznych noży bruzdowych:
    • 3 szt + możliwość dodania kolejnych
    • w miejscu nip-rolla;
  • dodatkowe trzpienie rozprężne nawijaka:
    • o średnicach: Ø 25mm, Ø 40 mm,  Ø 50 mm,  Ø 76 mm
  • odsys odpadów bocznych



ZOBACZ TEŻ

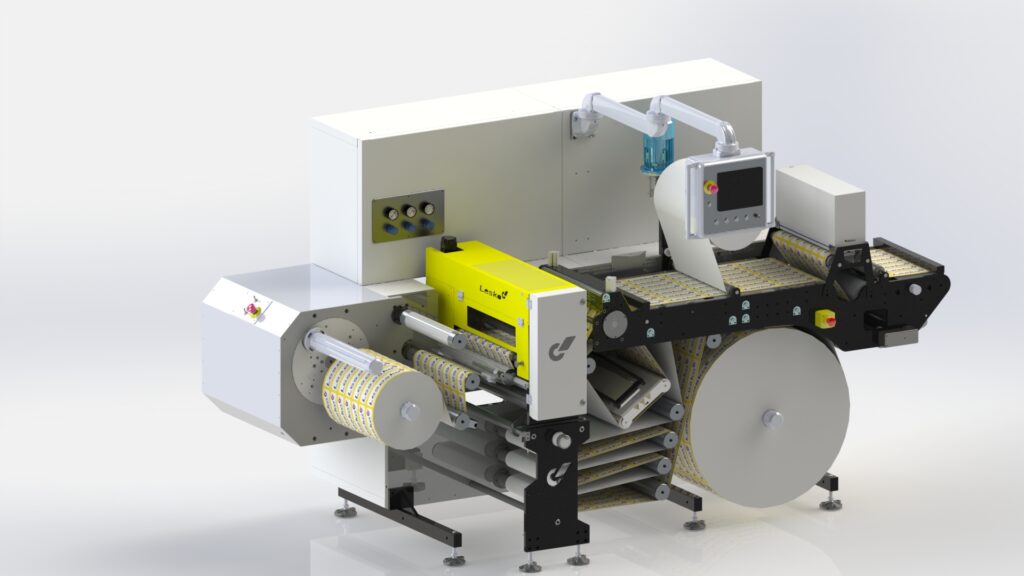

LESKO HI

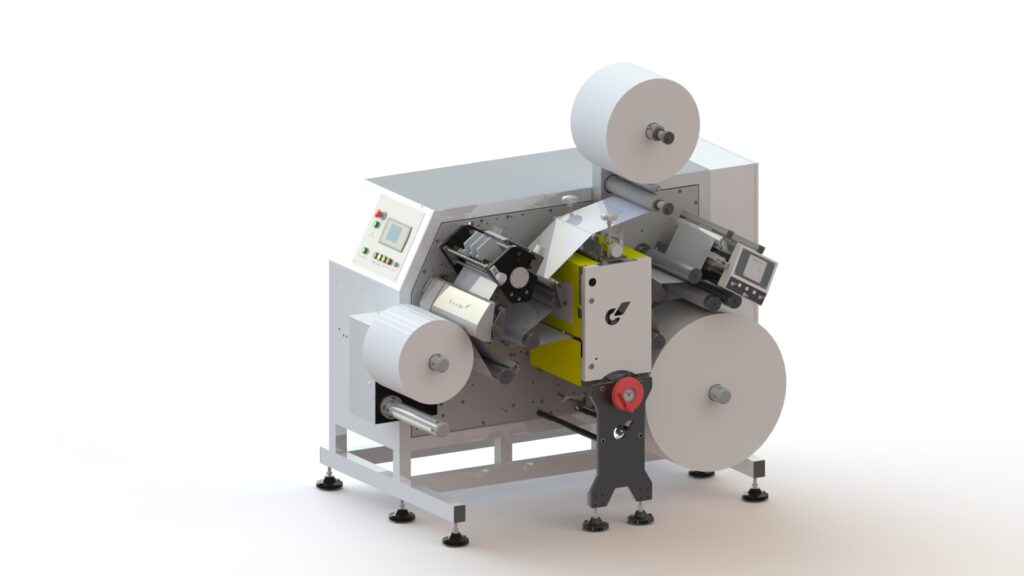

LESKO RLS DIE

LESKO RLS G

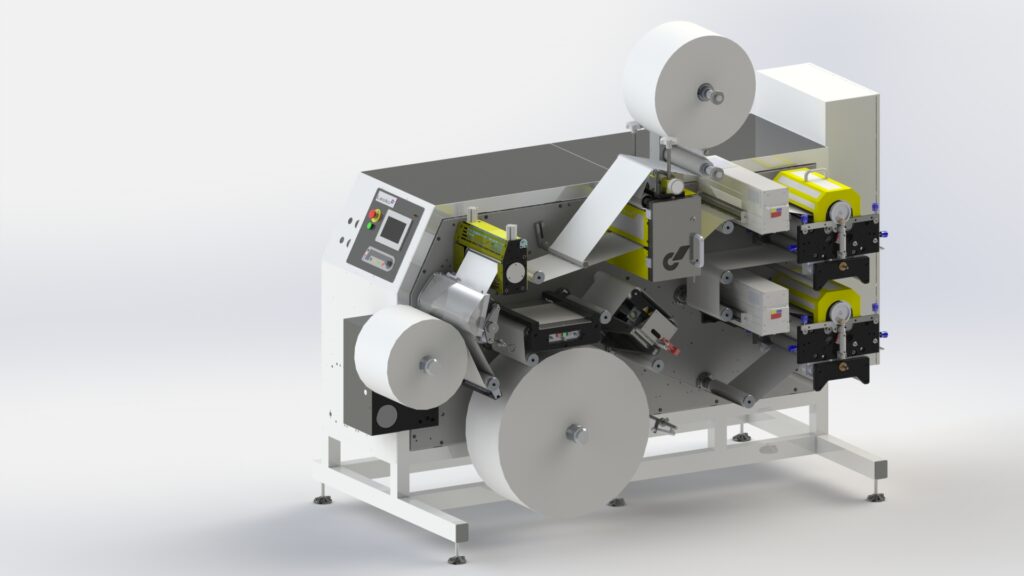

LESKO RLS PRN
