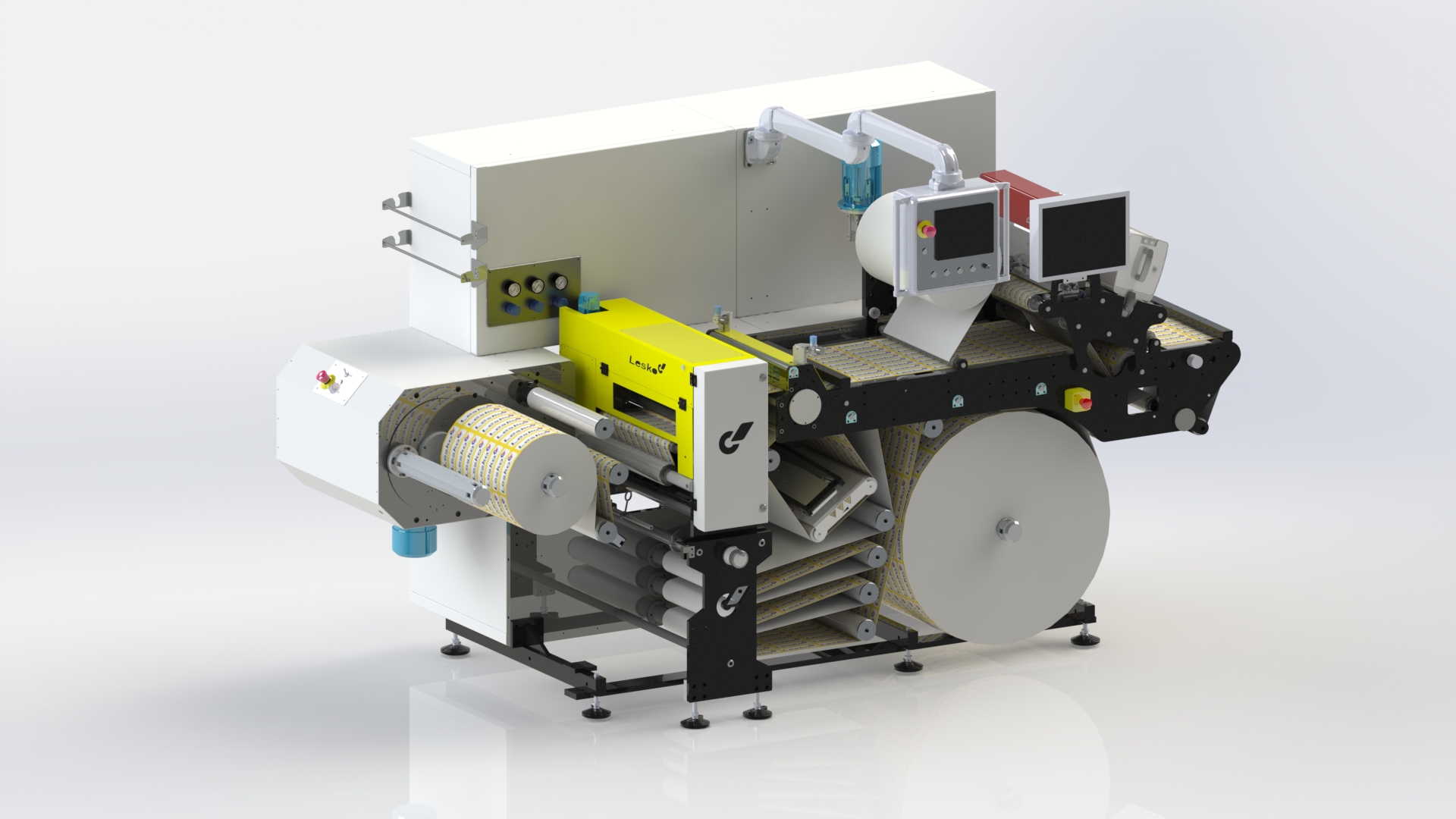

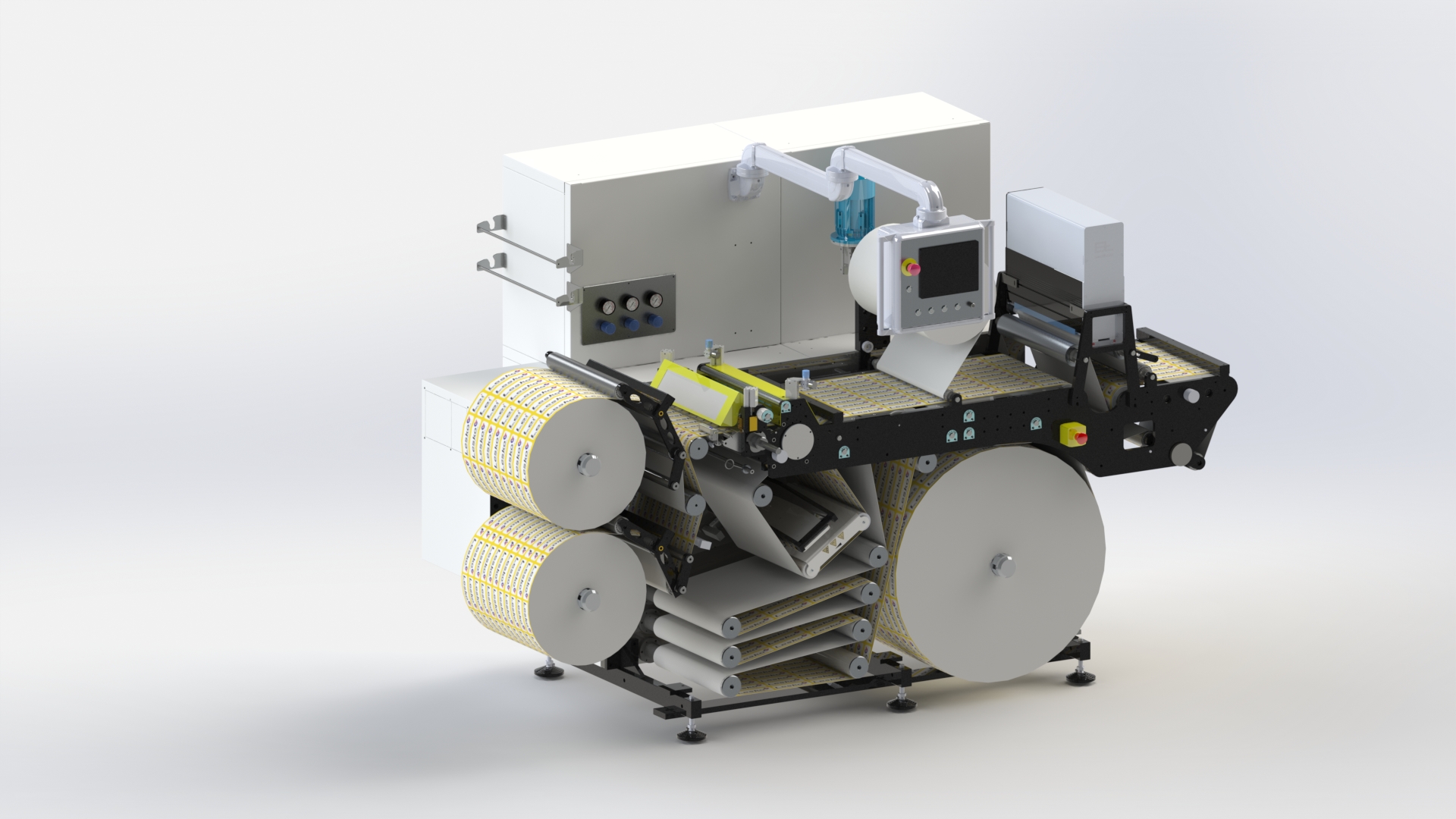

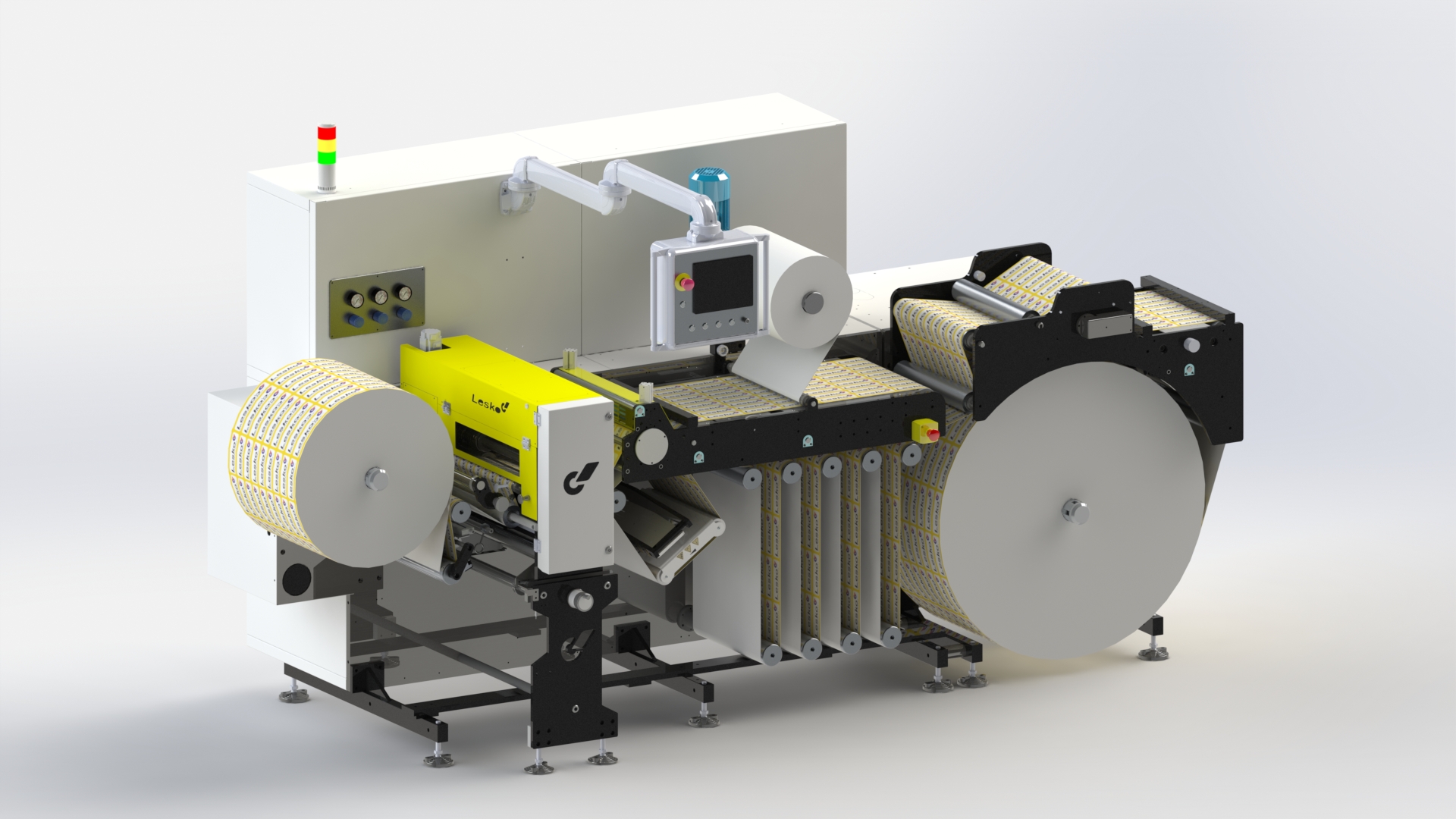

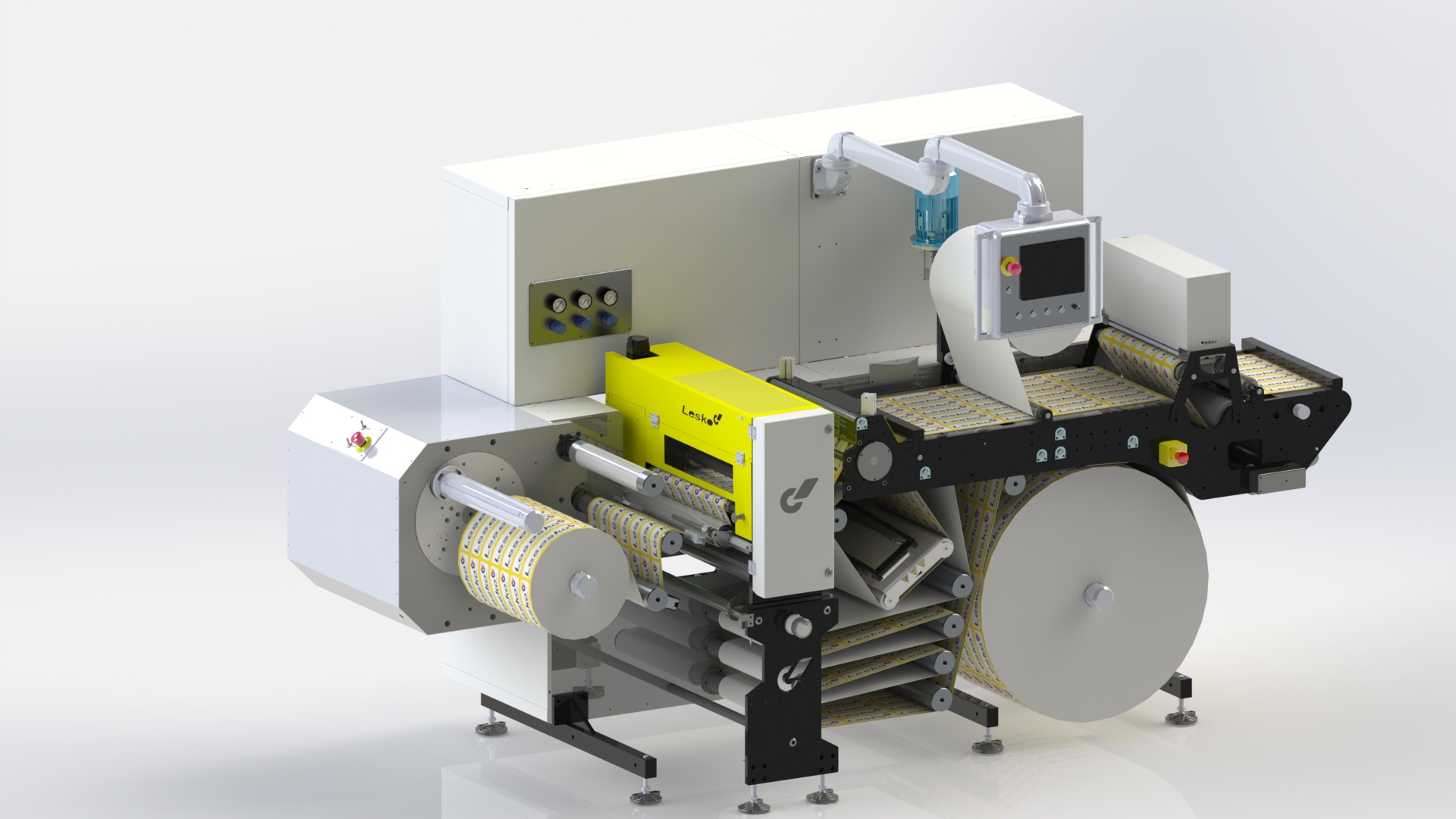

HI – maszyna do inspekcji etykiet

LESKO HI



Przewijarka inspekcyjna LESKO HI dedykowana jest do pracy z wcześniej przygotowanymi materiałami. Maszyna idealnie nadaje się do:
  • konfekcjonowania zadrukowanych materiałów
  • precyzyjnego rozcinania wstęgi
  • inspekcji
Nasze rozwiązanie pełnego zintegrowania systemu inspekcji z maszyną gwarantuje Klientowi 100% kontrolę jakości druku przy zachowaniu bardzo dużej wydajności.



SPECYFIKACJA

PARAMETRY TECHNICZNE:

  • dostępne szerokości wstęgi przewijanego materiału           330 mm / 440 mm
  • prędkość maksymalna                                                                300 m/min
  • max średnica roli na odwijaniu                                                800 mm
  • max udźwig odwijaka                                                                 140 kg / 160 kg
  • pneumatyczny trzpień nawijania i odwijania                        Ø 76 mm
  • max średnica na nawijaniu – 1 nawijak                                  Ø 520 mm
  • max średnica na nawijaniu – 2 nawijaki                                Ø 450 mm
  • max średnica na nawijaniu (oba nawijaki) – dod. opcja     Ø 600 mm
  • napięcie zasilania                                                                        3x400 V
  • częstotliwość                                                                                50 Hz
  • moc zainstalowana                                                                     8 kW
  • średnie zapotrzebowanie na powietrze                                  1 m3 ; 6 bar
  • waga                                                                                               1000 kg
  • wymiary wersji standardowej 330 (dł x szer x wys )           2360 x 1350 x 1750 mm
  • wymiary wersji standardowej 440 (dł x szer x wys )           2360 x 1450 x 1750 mm
Sterowanie:
  • sterowniki mikroprocesorowe
  • dotykowy panel sterowania z przejrzystym interfejsem
  • system elektronicznej korekty siły naciągu + możliwość zadania konkretnej charakterystyki naciągu w zależności od przewijanego materiału
Napędy:
  • silnik asynchroniczny - napęd główny maszyny
  • hamulec proszkowy na odwijaku
  • silnik servo na każdym nawijaku
opcjonalnie:
  • silnik servo - napęd główny maszyny
  • silnik servo na odwijaku (aktywna kompensacja naciągu przy przyspieszaniu i hamowaniu)
Czujniki:
  • elektroniczny licznik metrów bieżących i etykiet
  • czujnik prześwitowy
opcjonalnie:
  • czujnik US do etykiet transparentnych
  • czujnik wykrywający flagi i/lub sklejki

ODWIJAK:

  • max średnica roli 800 mm
  • max udźwig 140/160 kg
  • trzpień pneumatyczny rozprężny Ø 76 mm + system ułatwiający nałożenie roli
  • system unoszenia ułatwiający załadunek ciężkich rolek
  • czujnik US zapewniający jednorodny naciąg wstęgi w trakcie całej produkcji

STÓŁ DO ŁĄCZENIA WSTĘGI:

  • umieszczony za odwijakiem
  • pneumatyczne listwy zaciskowe zachowujące naciąg materiału podczas napraw wstęgi
  • dodatkowy stół naprawczy umożliwiający oddzielenie wadliwego materiału

PROWADZENIE WSTĘGI:

  • system prowadzenia wstęgi BST przed stacją nożową zapewnia precyzję cięcia

NIP-ROLL:

  • pneumatyczny docisk zapewniający równomierny docisk na całej szerokości wałka
  • prosta wymiana gumowego wałka

STACJA NOŻY KRĄŻKOWYCH:

  • do cięcia systemem nożycowym typu 3G
  • dostawiane i odstawiane pneumatycznie
  • w standardzie 3 kpl. noży z możliwością dodania kolejnych kompletów
  • min szerokość cięcia - 10 mm
  • prosty demontaż

NAWIJAK:

  • pneumatyczny trzpień rozprężny Ø 76 mm
  • max średnica nawijania - Ø 520 mm
opcjonalnie:
  • dodatkowy nawijak (max średnica przy nawijaniu na 2 nawijaki - Ø 450 mm)
  • specjalny system nawijaków do nawijania rolek o średnicy Ø 600 mm
  • trzpienie w średnicach od Ø 19 do Ø 76mm oraz adaptery na średnice od Ø 76 do Ø 152 mm
  • nawijanie w wersji semi-turret na obu trzpieniach

DODATKOWE WYPOSAŻENIE:

  • system 100% inspekcji (kamera kontrolującą jakoś druku + ekran dotykowy)
  • bufor:
    • kumulacja wstęgi na czas jej pozycjonowania lub naprawy na stoliku naprawczym
  • system nawijania wadliwego materiału
  • pneumatyczny docisk końca wstęgi
  • przycisk nożny do sterowania maszyną
  • stacja noży żyletkowych:
    • 5 opraw + możliwość montażu kolejnych
    • prosty demontaż i zamiana na inny rodzaj noży
    • wałek noży unoszony i dosuwany pneumatycznie
  • stacja noży bruzdowych:
    • dostawiane i odstawiane pneumatycznie
    • 3 szt + możliwość dodania kolejnych
    • montowana w miejscu nip rolla
  • dodatkowe trzpienie rozprężne nawijaka:
    • o średnicach Ø 25 mm, Ø 40 mm,  Ø 50 mm,  Ø 76 mm
  • odsys odpadów bocznych
  • stroboskop
