CL – linia konwertująca

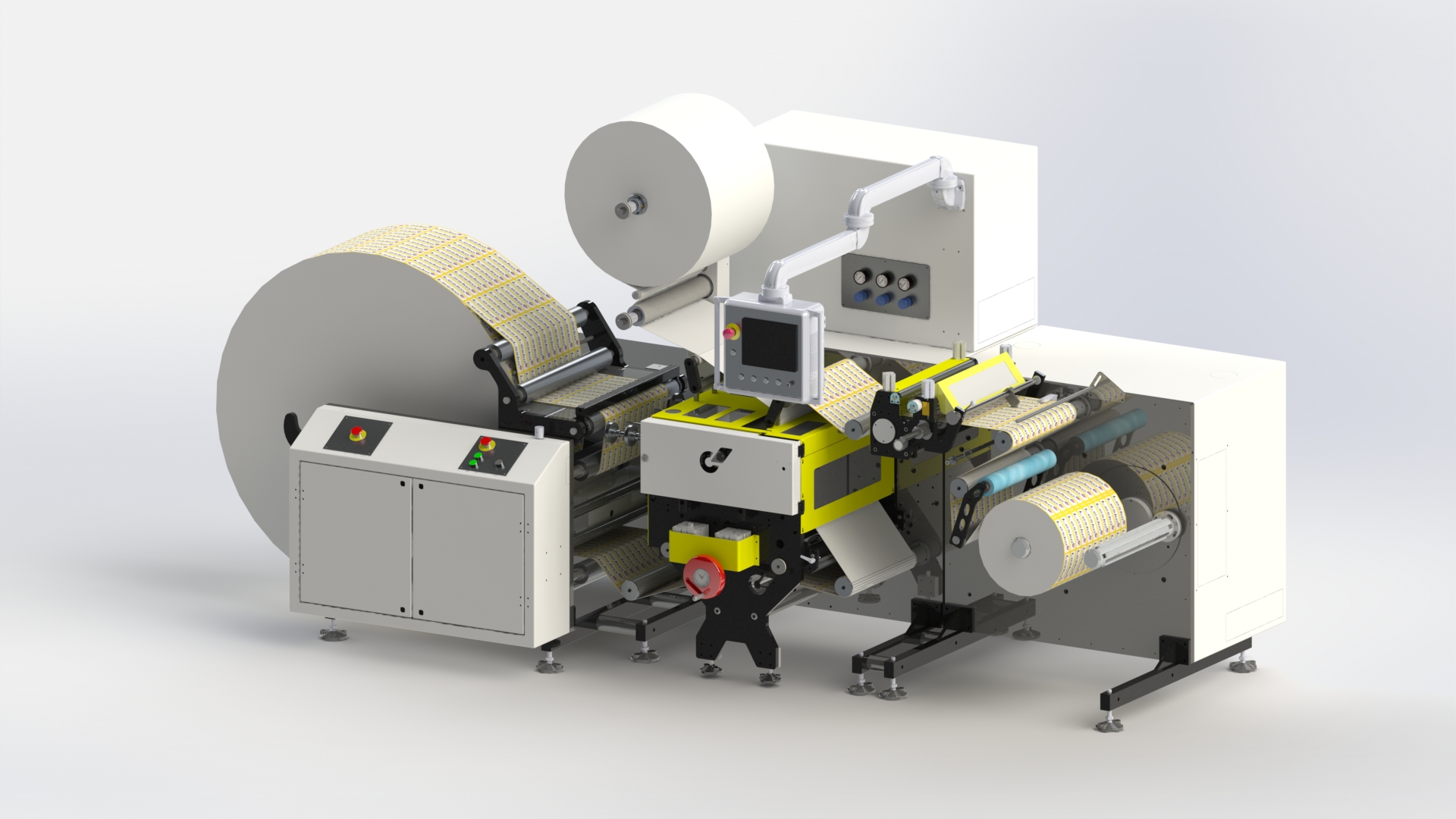

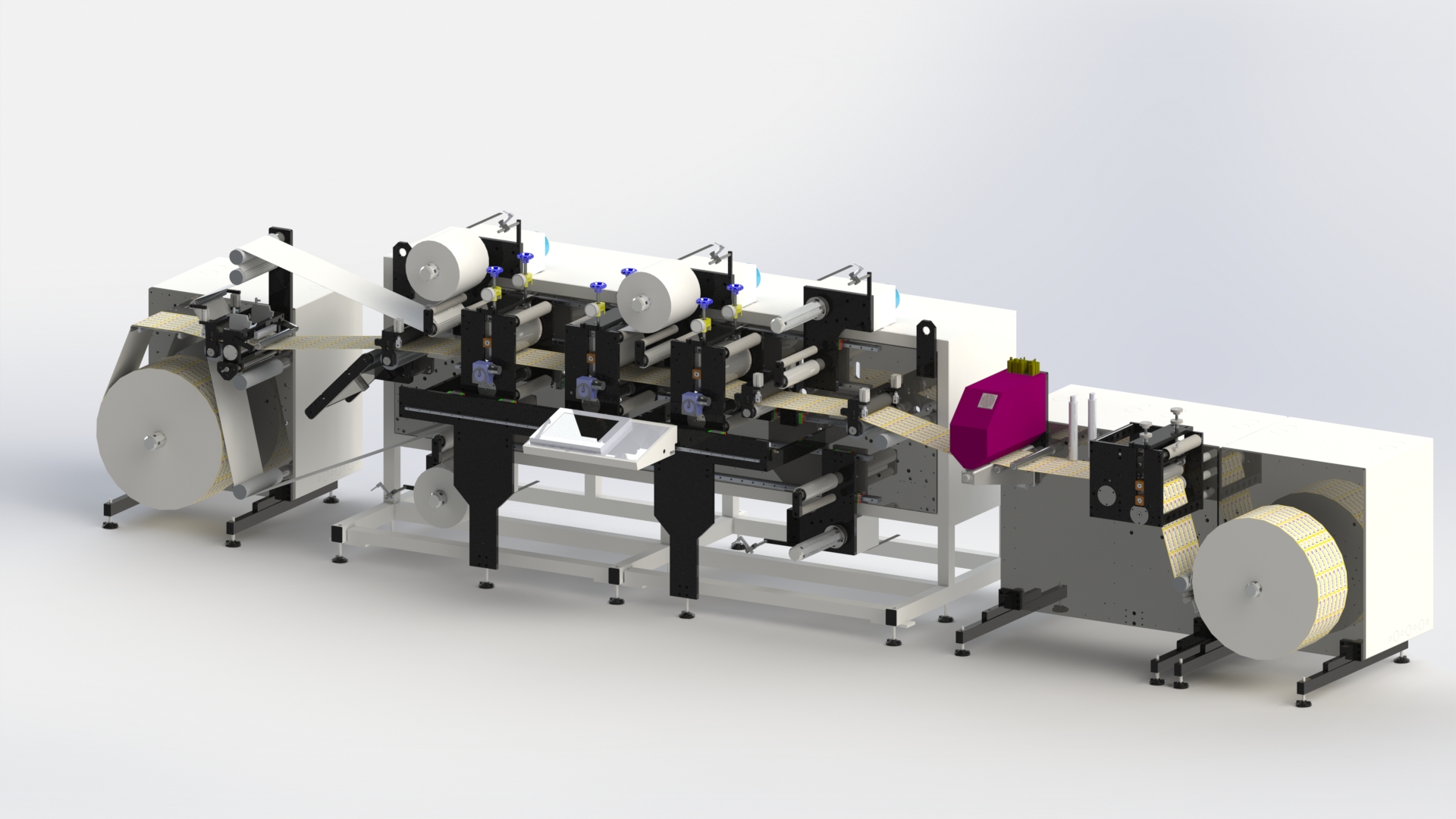

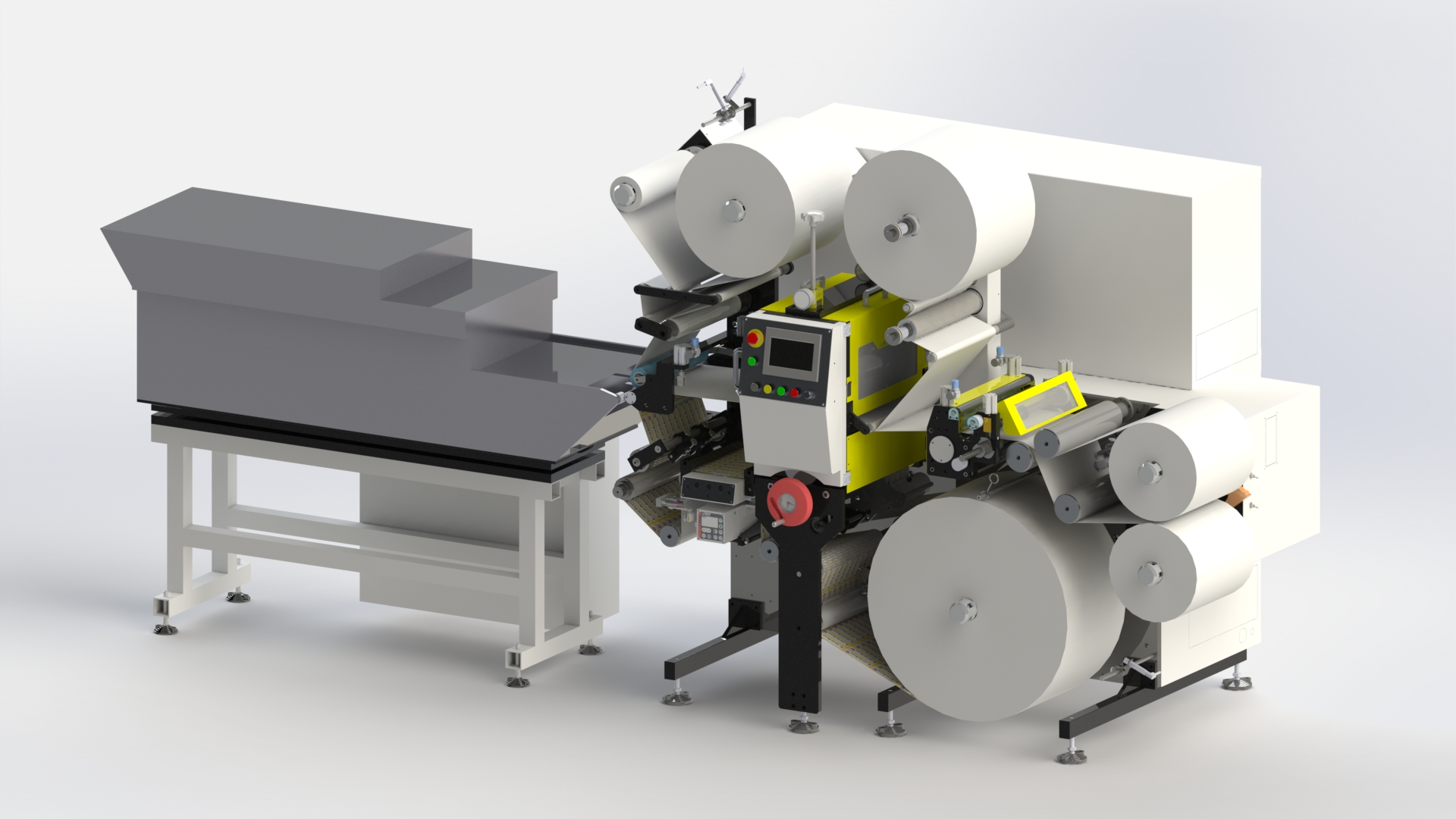

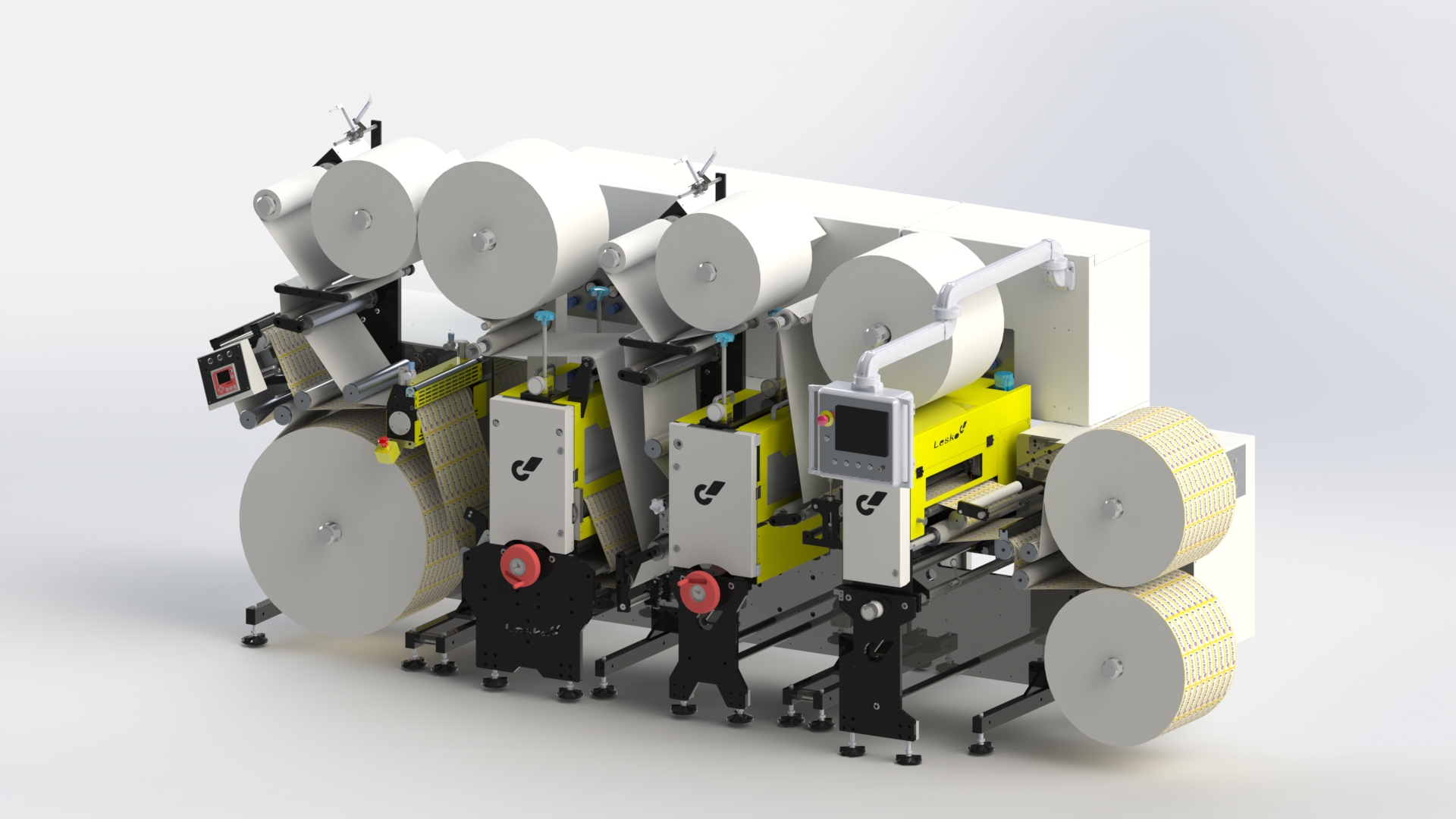

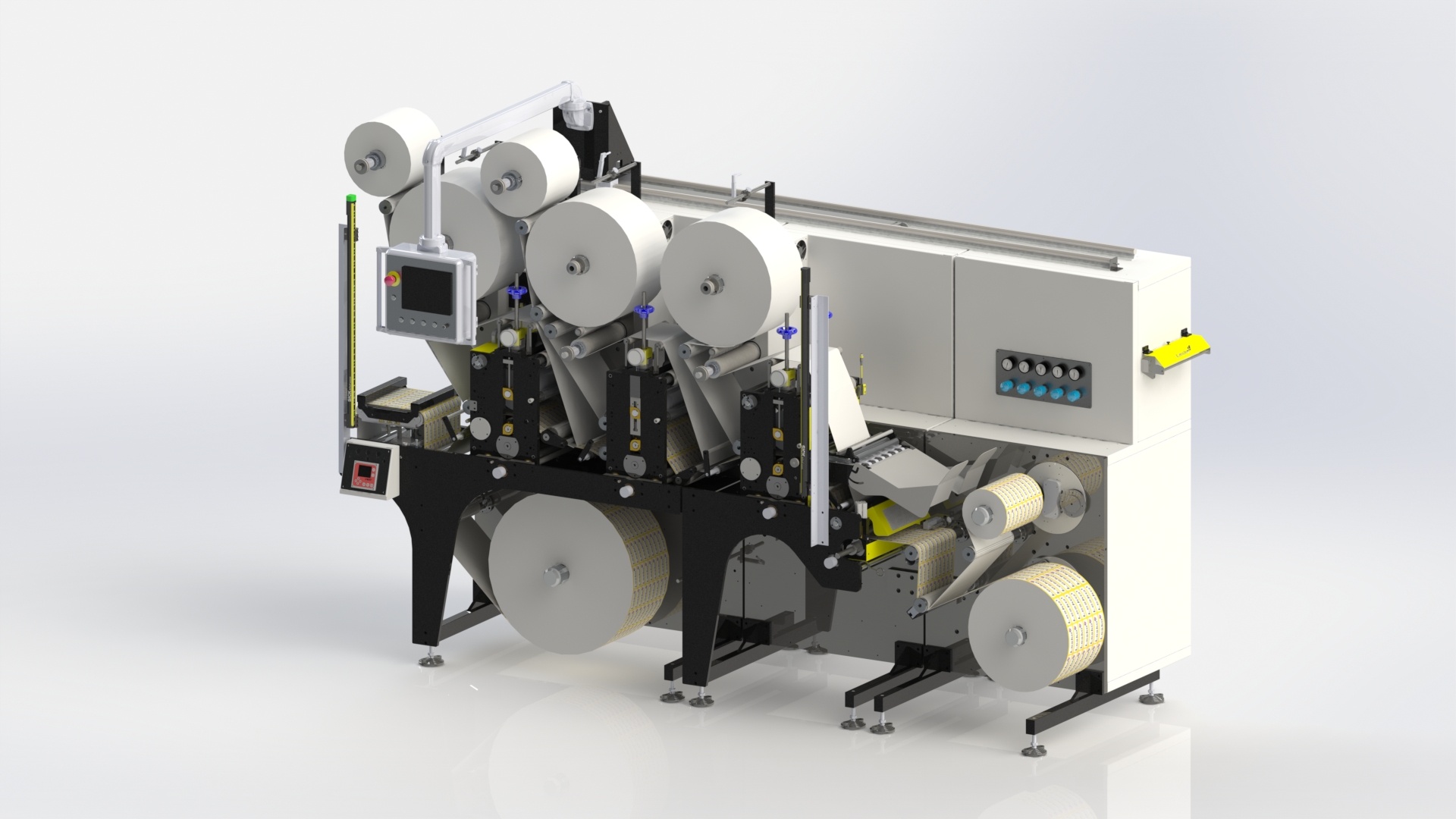

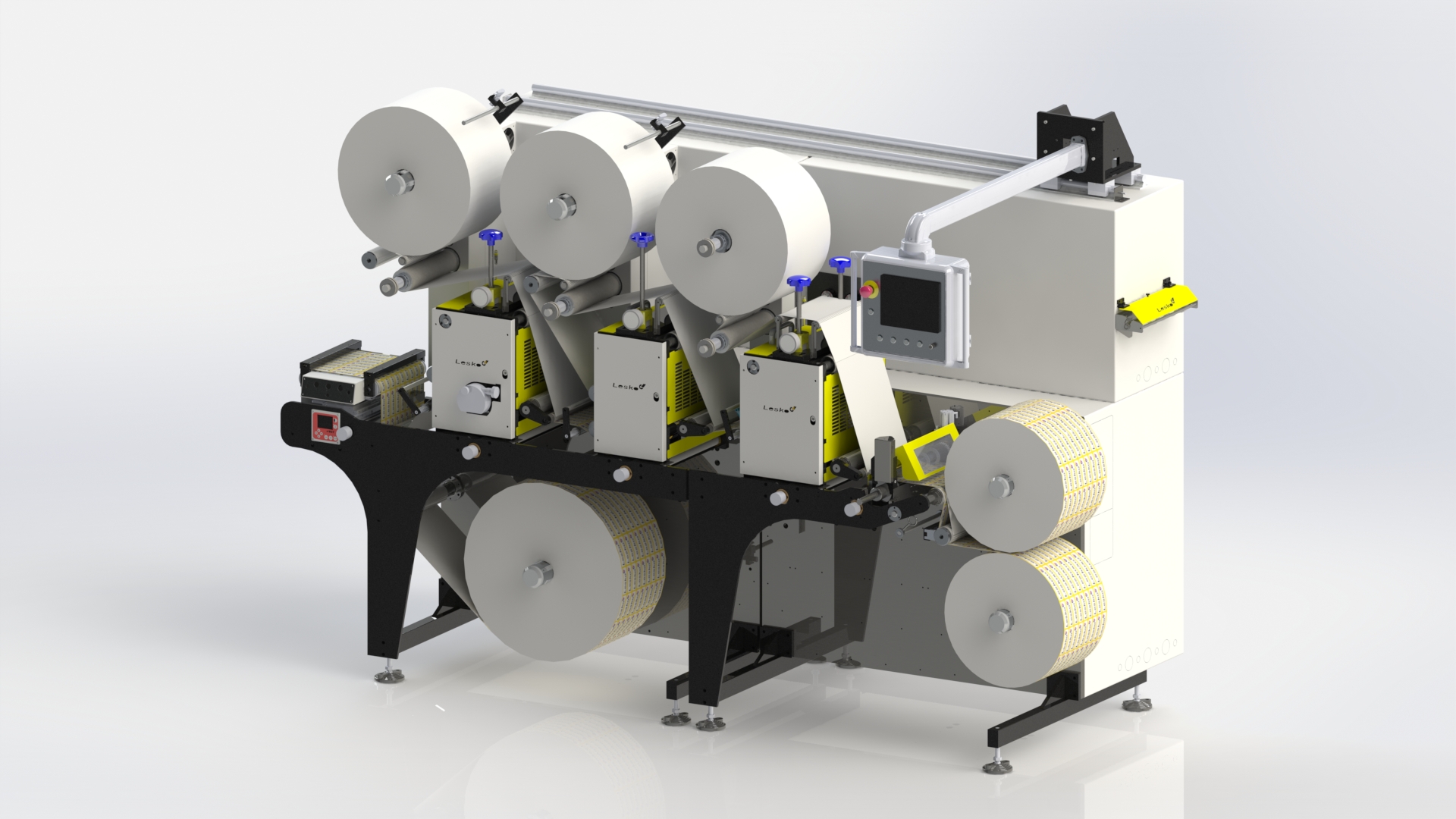

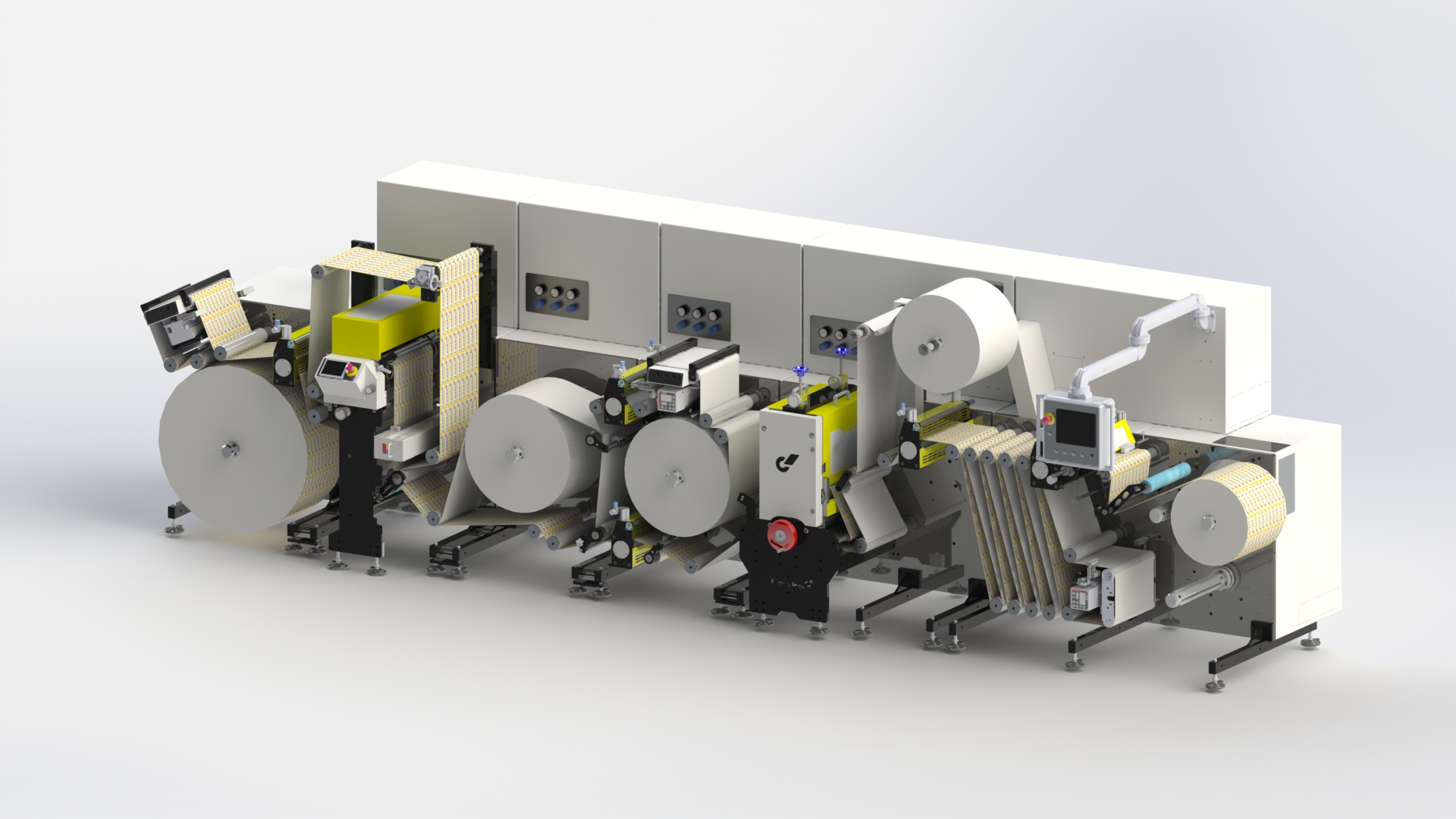

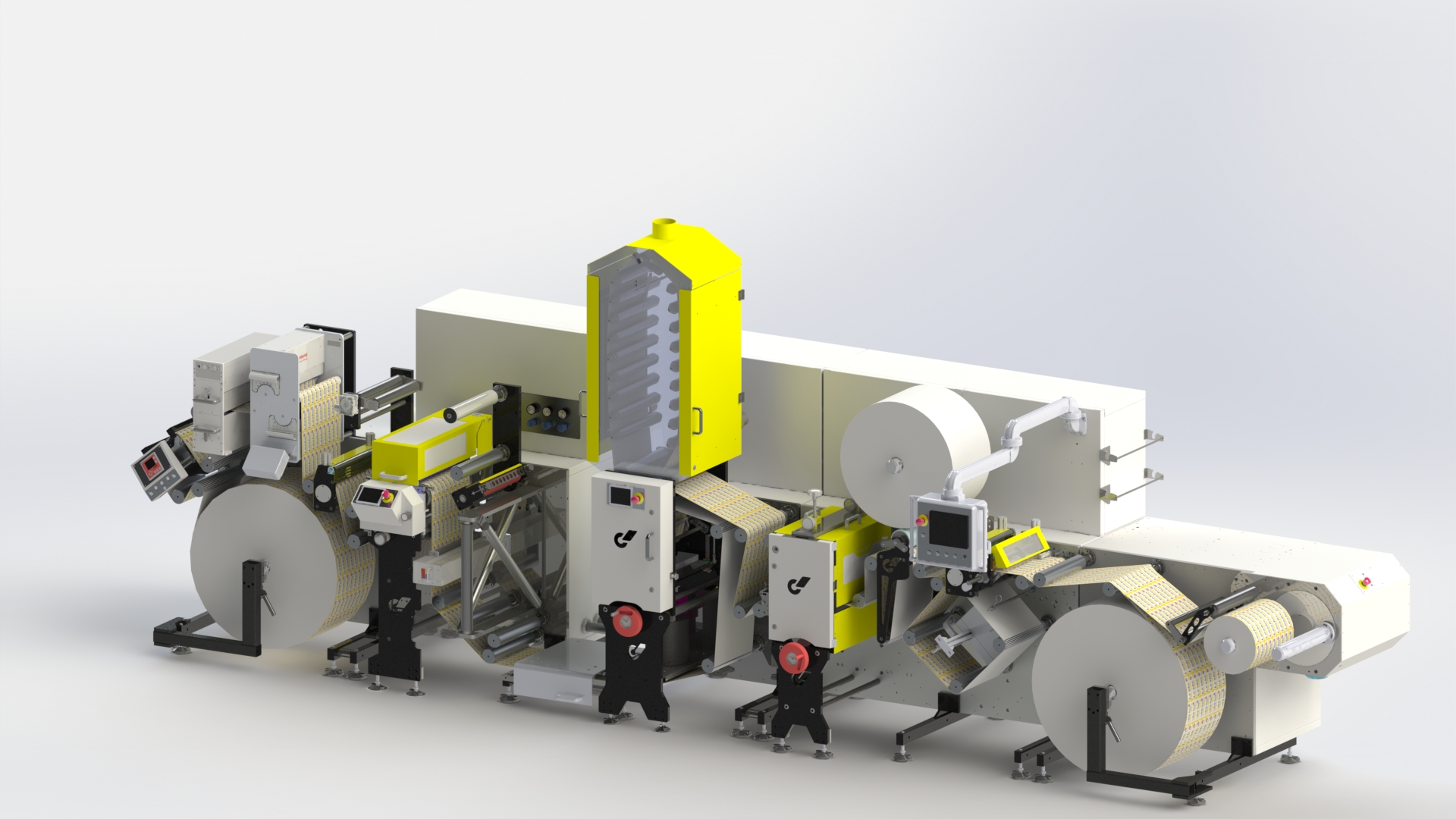

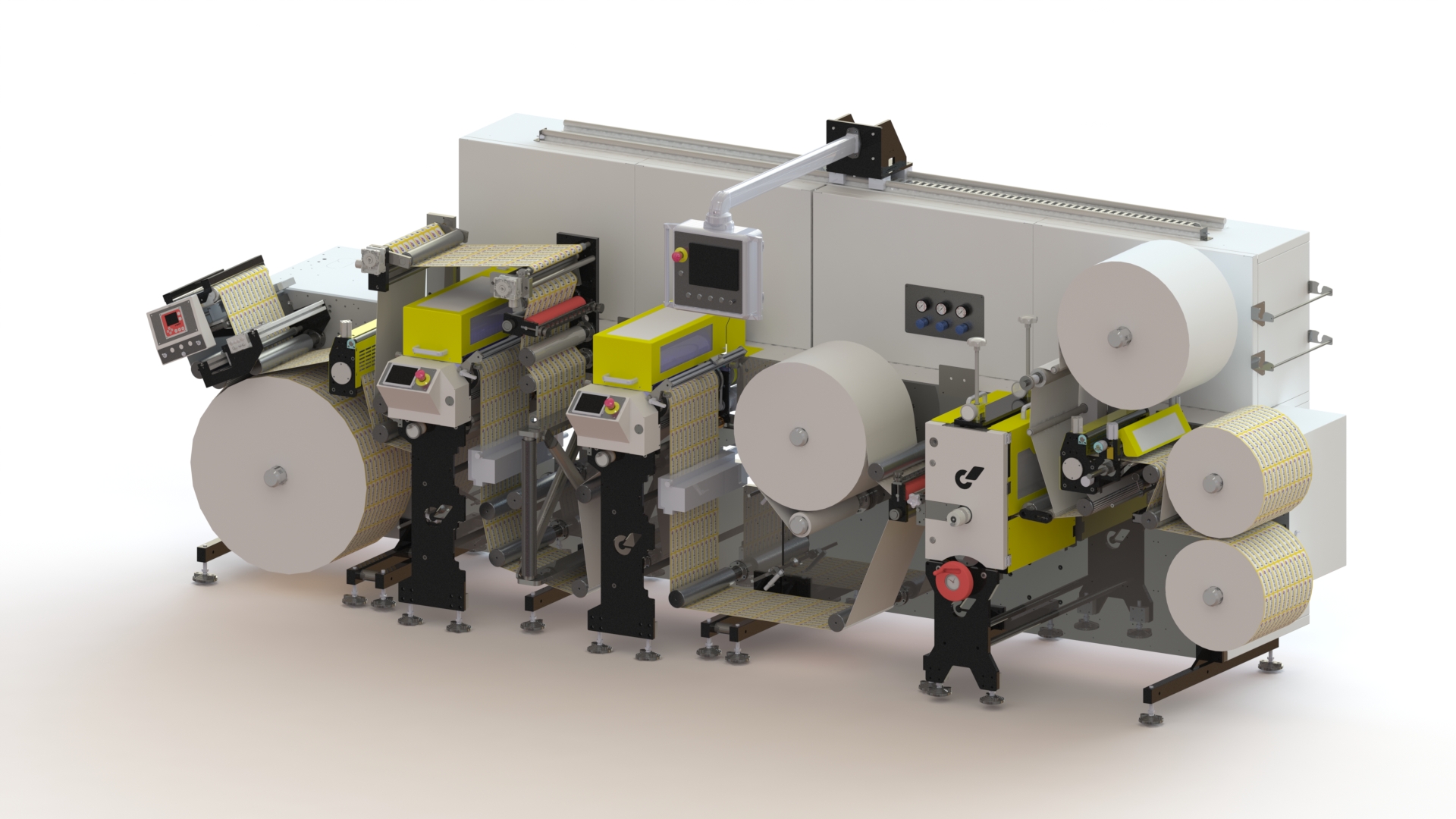

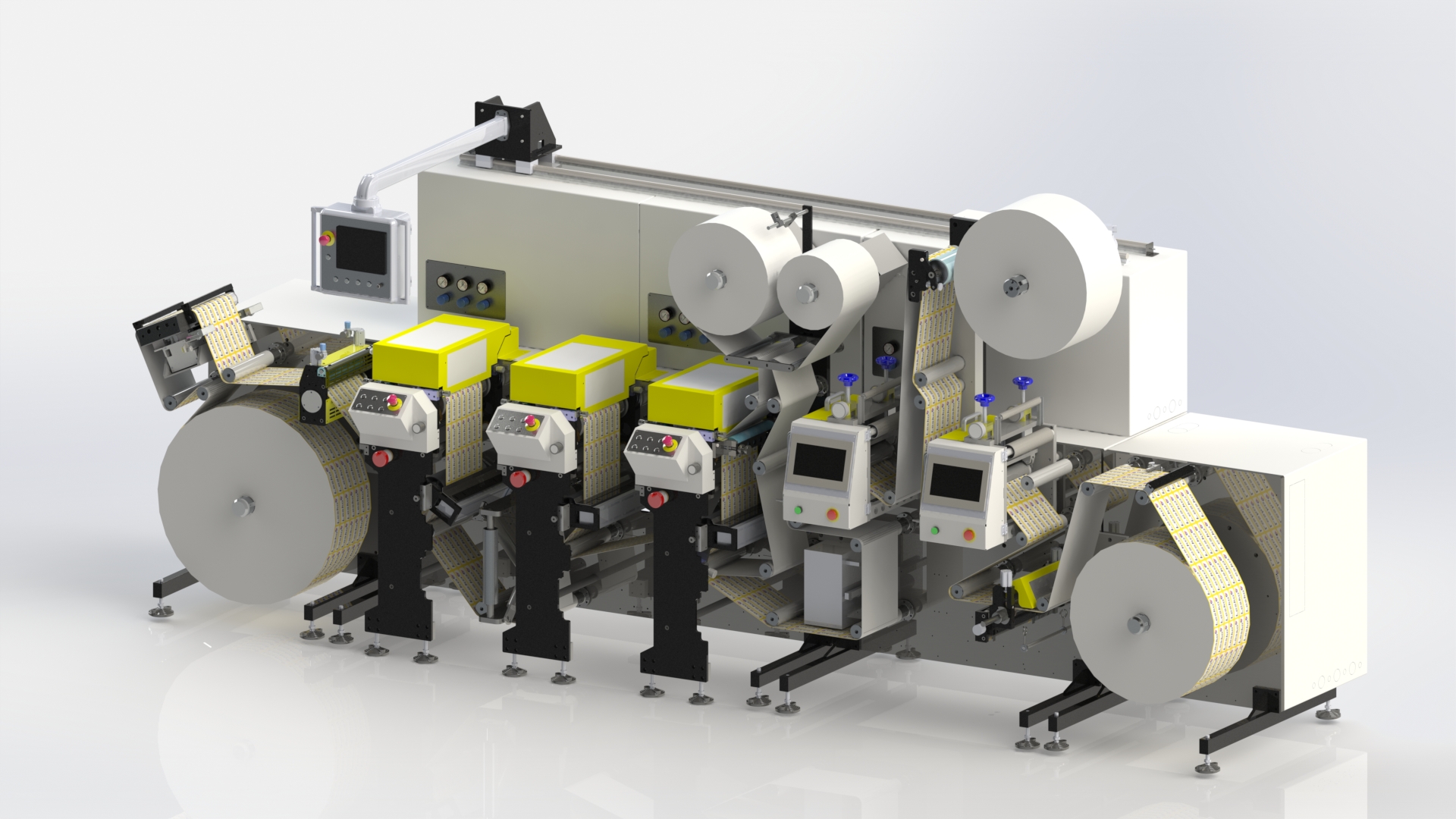

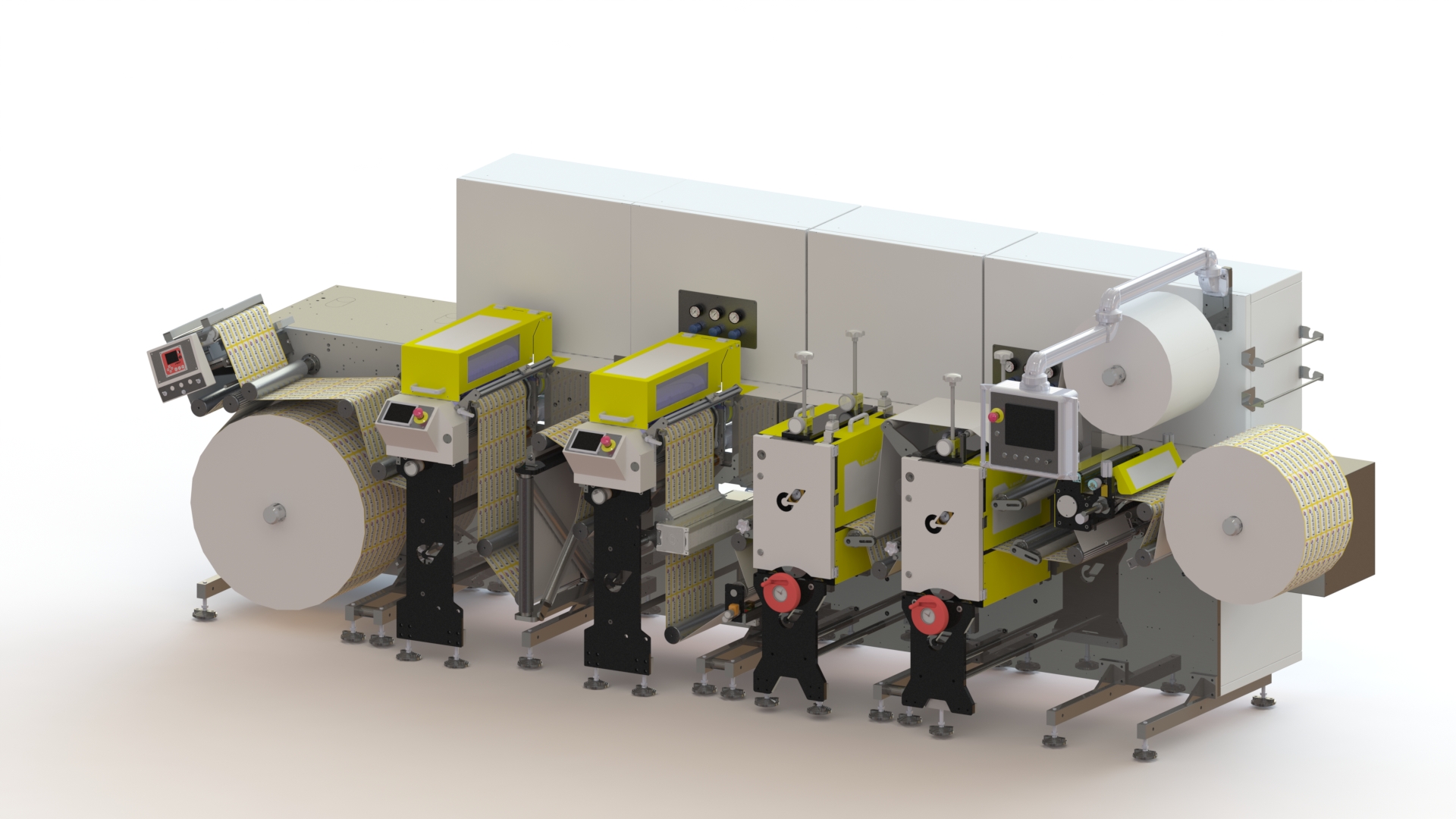

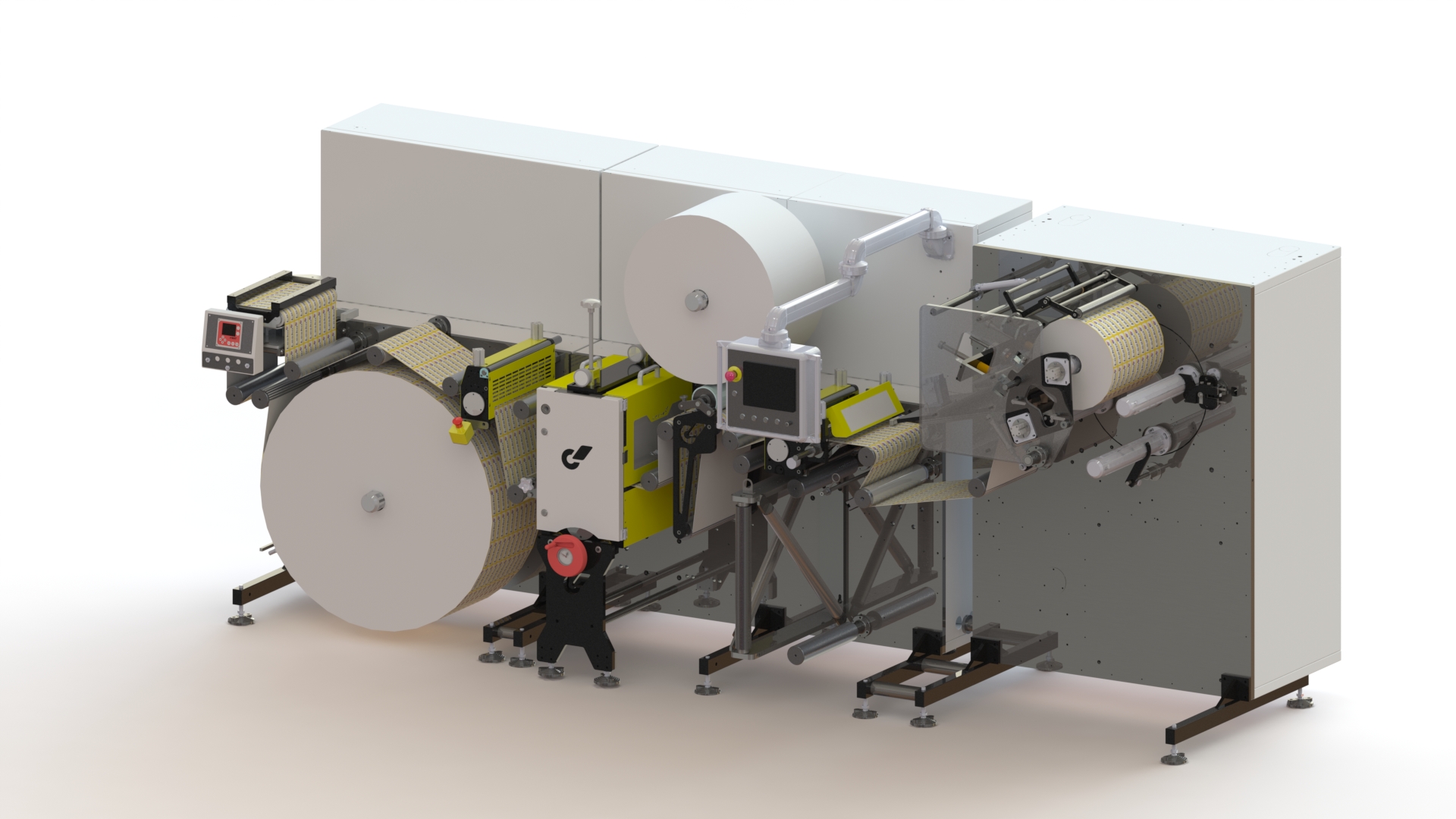

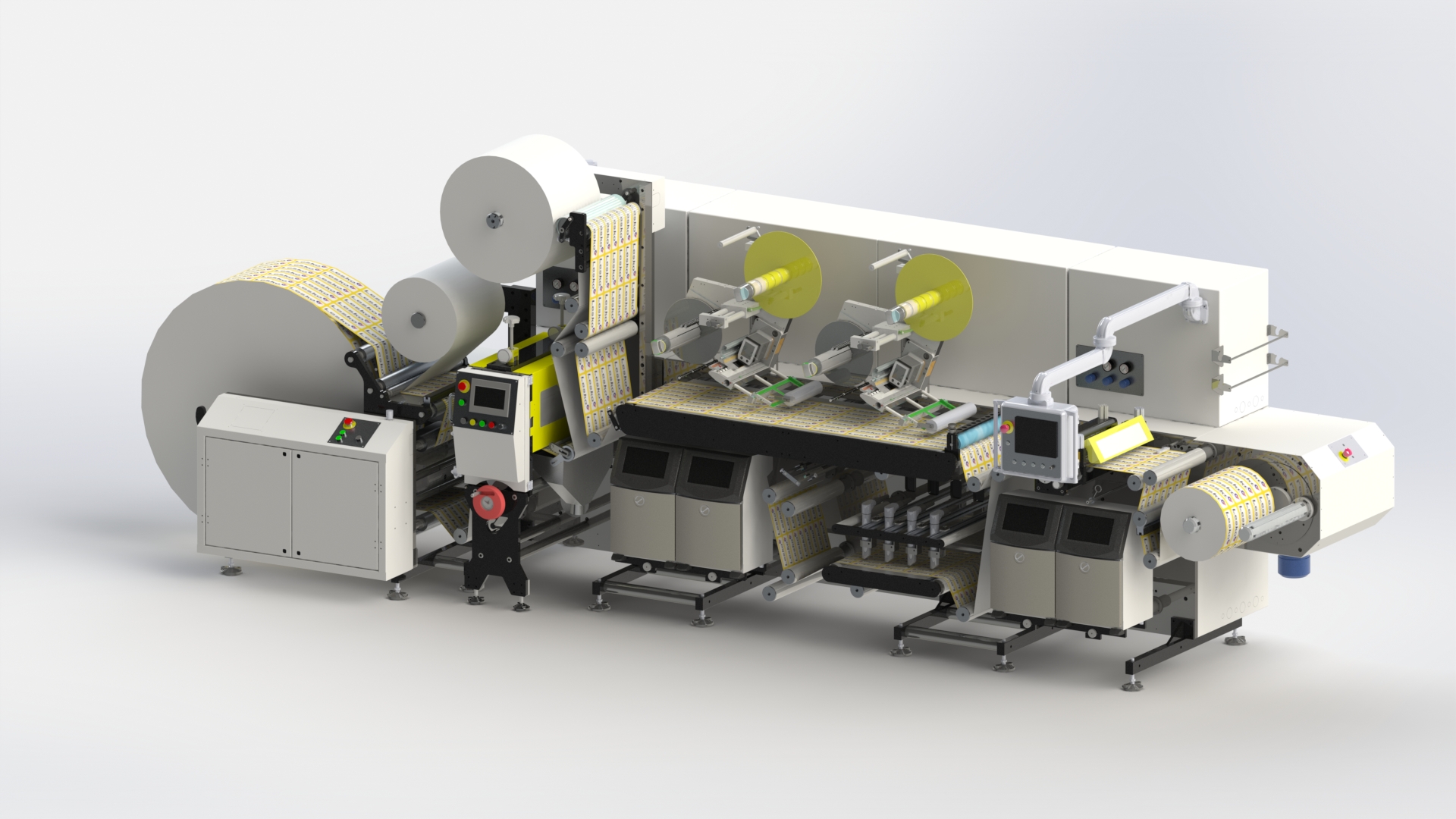

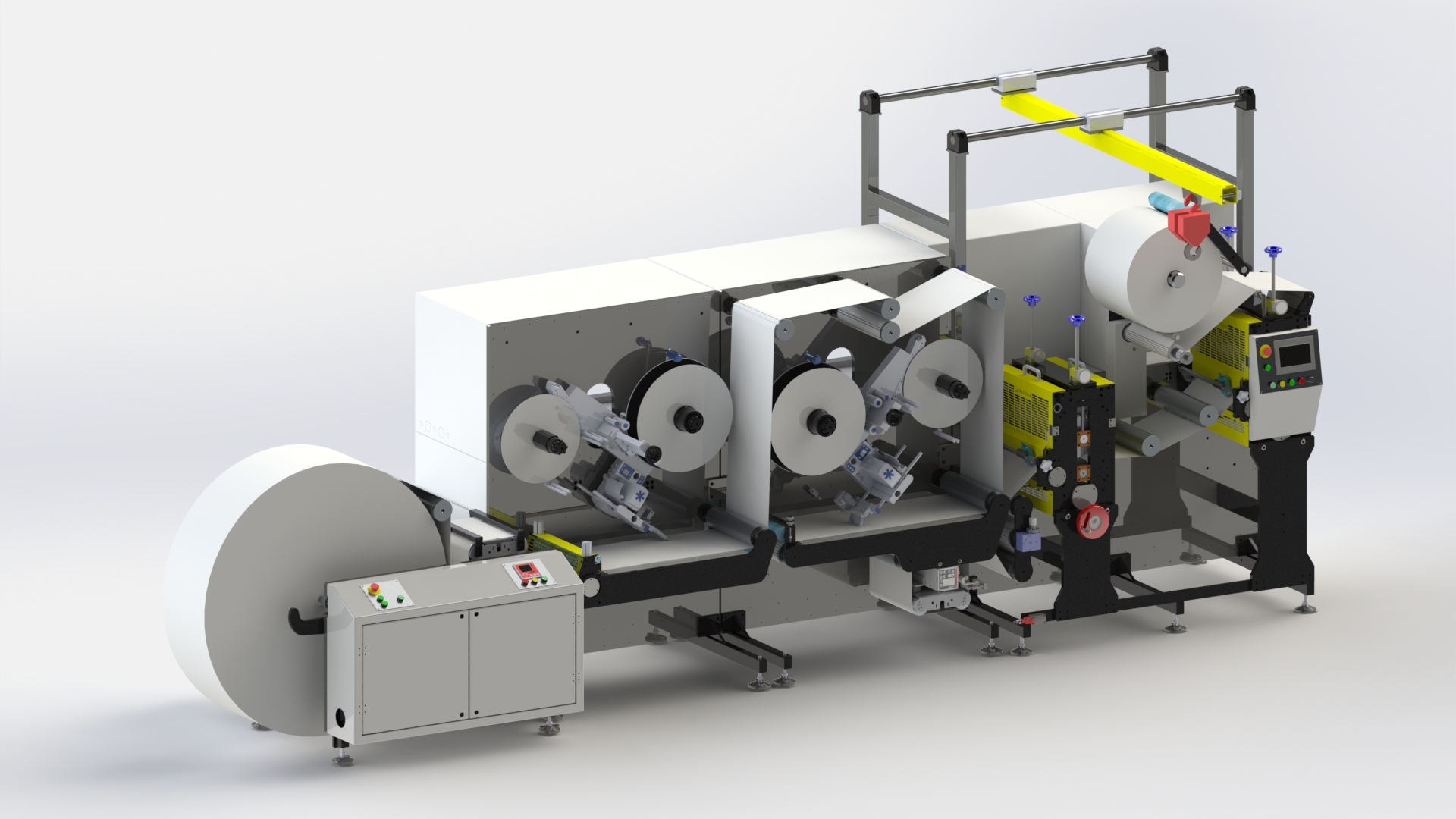

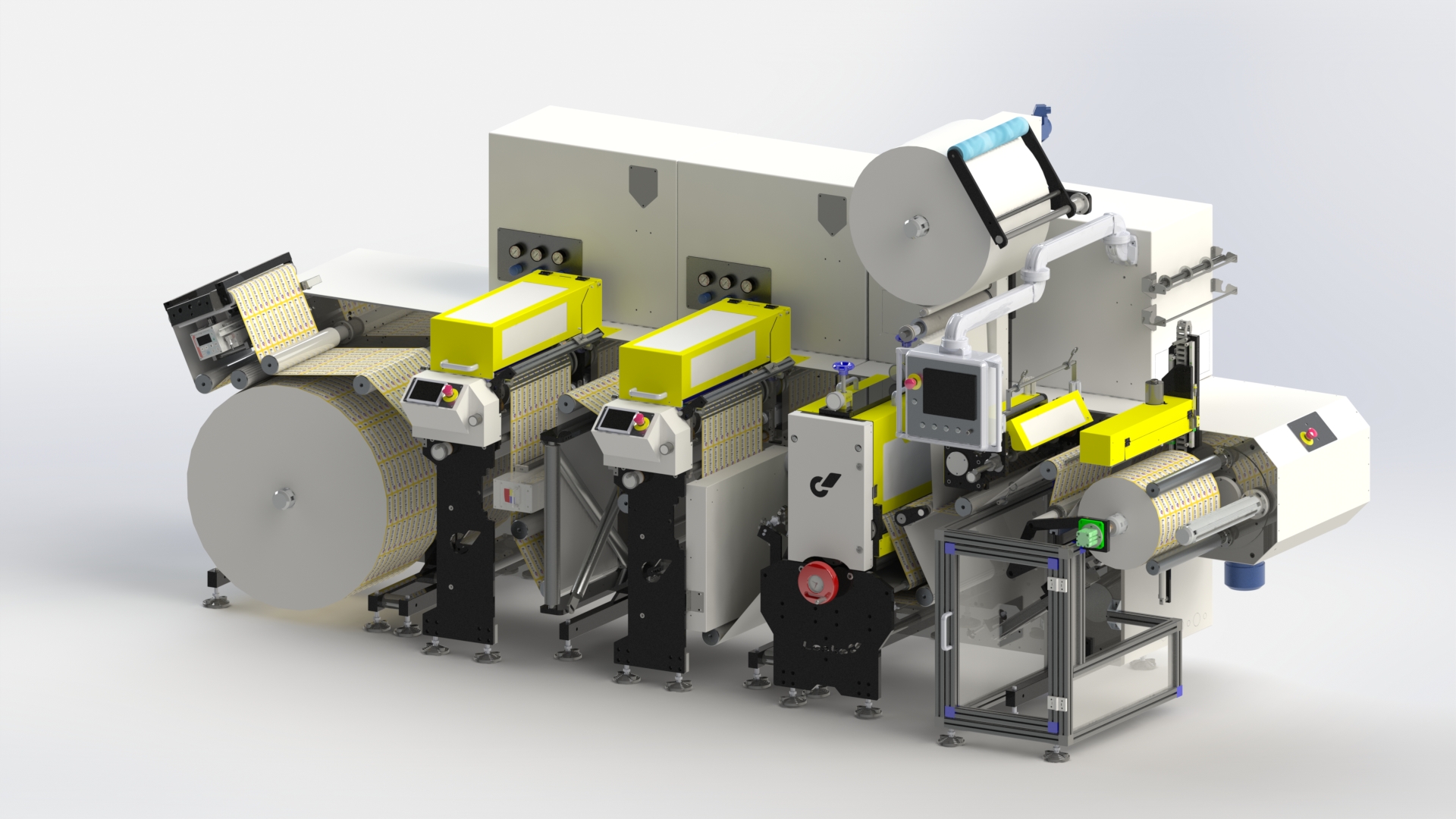

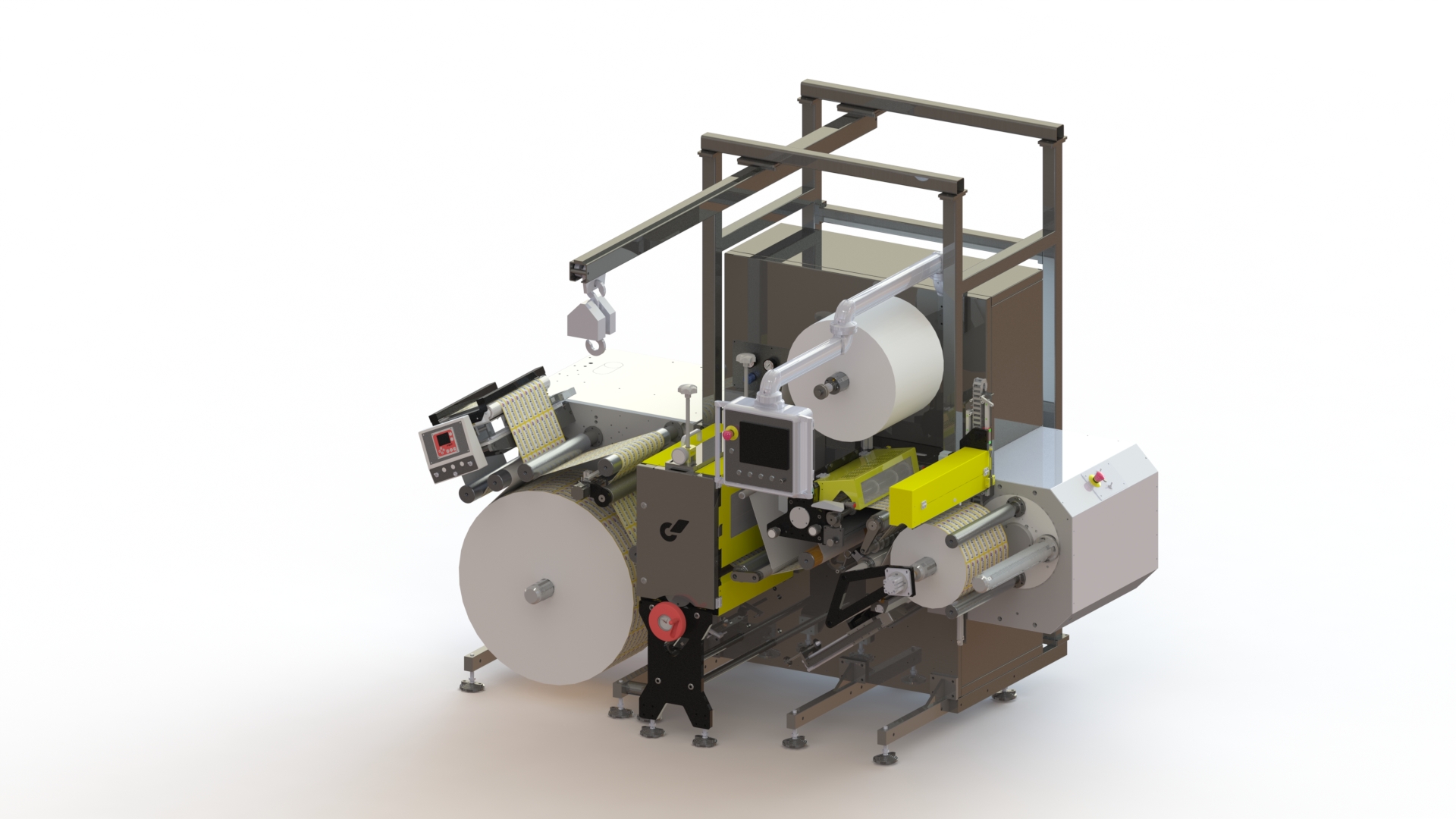

LESKO CL

LESKO CL to sprawdzona konstrukcja służąca do wieloaspektowego uszlachetniania etykiet.  Zaletą konstrukcji jest pełna elastyczność w konfiguracji funkcji zgodnie z potrzebami Klienta. Tę maszynę „budujemy” razem z Klientem.

Podstawowe moduły w jakie maszyna jest wyposażona to:

  • moduł odwijaka
  • moduł sztancy rotacyjnej
  • moduł drukowy
  • moduł nawijaka

Główną zaletą systemu modułowego jest możliwość prostej rozbudowy w przyszłości. Wszystkie moduły są zsynchronizowane za pomocą servo i sterowane jednym wieloosiowym sterownikiem.

SPECYFIKACJA

PARAMETRY TECHNICZNE:

  • max szerokość wstęgi                                                                380 / 440 mm
  • prędkość maksymalna                                                               220 m/min
  • prędkość maksymalna przy drukowaniu                               150 m/min
  • max średnica roli na odwijaniu                                                800 mm
  • pneumatyczny trzpień nawijania i odwijania                        Ø 76 mm
  • max średnica na nawijaniu                                                        Ø  450 mm
  • max średnica na nawijaniu – dod. opcja                                Ø  600 mm
  • napięcie zasilania                                                                         3x400 V
  • częstotliwość                                                                                 50 Hz
  • moc zainstalowana                                                                      (w zależności od wybranych opcji)
  • średnie zapotrzebowanie na powietrze                                   1 m3 ; 6 bar
  • waga 1 modułu pojedynczego                                                    (w zależności od wybranych opcji)
  • wymiary modułu pojedynczego 380 (dł x szer x wys)          800 x 1250 x 1800 mm
  • wymiary modułu podwójnego 380 (dł x szer x wys)             1600 x 1250 x 1800 mm
  • wymiary modułu pojedynczego 440 (dł x szer x wys)          800 x 1350 x 1800 mm
  • wymiary modułu podwójnego 440 (dł x szer x wys)             1600 x 1350 x 1800 mm
sterowanie:
  • sterowanie mikroprocesorowe Mitsubishi
  • dotykowy, kolorowy panel 8” na ruchomym ramieniu
  • dodatkowy uproszczony panel na stoliku do łączenia wstęgi
napęd:
  • silnik asynchroniczny – napęd główny
  • hamulec elektromagnetyczny (proszkowy)
  • silnik servo – napęd nawijaka
opcjonalnie:
  • silnik servo - napęd odwijaka
  • silnik servo - napęd zespołu sztancy
  • silnik servo - napęd zespołu drukowego
czujniki:
  • elektroniczny licznik metrów bieżących i etykiet
  • ultradźwiękowy czujnik końca roli
  • czujnik prześwitowy
opcjonalnie:
  • czujnik US do etykiet transparentnych
  • czujnik wykrywający flagi i/lub sklejki

MODUŁ ODWIJAKA:

  • max średnica roli 800 mm
  • hamulec elektromagnetyczny (proszkowy)
  • trzpień pneumatyczny rozprężny Ø 76 mm + system ułatwiający nałożenie roli
  • system prowadzenia wstęgi BST
  • stolik do łączenia wstęgi + pneumatyczne listwy zaciskowe

MODUŁ SZTANCY ROTACYJNEJ (GŁÓWNY):

  • Nip-roll z dociskiem pneumatycznym
  • napęd sekcji sztancującej (servo)
  • max szerokość robocza cylindra 380/440 mm
  • max obwód cylindra 200 T
  • system regulacji prześwitu GapMaster firmy Kocher+Beck
opcjonalnie:
  • sekcja sztancy rotacyjnej typu LESKO DIE z napędzanym wałkiem podpierającym anvil
  • max 3 sekcje sztancujące
  • sekcja gilotynująca
  • dowolny system regulacji prześwitu dostępny na rynku
  • hydrauliczny precyzyjny system kontroli docisku wałka magnetycznego zabezpieczający sekcję przed uszkodzeniem docisku
  • adaptery do innych cylindrów magnetycznych
  • adaptacja całego zespołu sztancy pod cylindry Klienta
  • system semi-rotacyjnego sztancowania do registra (praca z różnymi wykrojnikami na tym samym cylindrze magnetycznym)
  • zespół nawijania ażuru (max. średnica rolki 500 mm)
  • nawijaki w wersji semi-turret

MODUŁ DRUKOWY FLEXO:

  • max szerokość robocza cylindra 380 / 440 mm
  • max szerokość zadruku 370/ 420 mm
  • regulacja przesunięcia poprzecznego +/- 5 mm
  • regulacja przesunięcia wzdłużnego +/- 5 mm
  • max prędkość zadruku 150 m/min
  • duktor
  • anilox siatka rastrowa: 160L/cm, 60°, 6,5cm3/m2
  • obrotowy anilox w czasie postoju
  • suszarka IR 3000W z odsysem powietrza
  • lampa IR
opcjonalnie:
  • lampa UV pojedyncza firmy UV-RAY lub GEW; moc maksymalna 160W/cm (wentylator, zasilacz, panel operatorski)
  • lampa UV podwójna firmy UV-RAY lub GEW; moc maksymalna 160W/cm (2x wentylator, 2x zasilacz, 2x panel operatorski)
  • zespół do odwracania wstęgi w celu zadruku materiału po drugiej stronie

MODUŁ NAWIJANIA:

  • pneumatyczny trzpień rozprężny Ø 76 mm (1 szt)
  • automatyczna korekta naciągu nawijanego materiału
  • przystosowany do nawijania całej roli z odwijaka
  • max średnica przy nawijaniu Ø 600 mm
opcjonalnie:
  • moduł nawijania mocowany na module głównym
  • trzpienie o średnicach od Ø 19 do Ø 76 mm oraz adaptery na średnice od Ø 76 do Ø 152 mm
  • dodatkowy nawijak (max średnica przy nawijaniu na 2 nawijaki - Ø 450 mm)

DODATKOWE WYPOSAŻENIE:

  • sekcja laminowania na module głównym lub drukowym
  • sekcja arkuszowania na module głównym
  • stolik do odbioru arkuszy na module nawijania
  • docisk końca wstęgi
  • przycisk nożny do sterowania maszyną
  • stacja noży krążkowych:
    • do cięcia systemem nożycowym typu 3G
    • dostawiane i odstawiane pneumatycznie
    • w standardzie 3 komplety noży z możliwością dodania kolejnych
    • min szerokość cięcia - 10 mm
    • prosty demontaż
  • stacja noży żyletkowych:
    • 5 opraw + możliwość montażu kolejnych
  • stacja noży bruzdowych:
    • dostawiane i odstawiane pneumatycznie
    • 3 szt. + możliwość dodania kolejnych
  • dodatkowe trzpienie rozprężne nawijaka
    • o średnicach Ø 25 mm, Ø 40 mm,  Ø 50 mm,  Ø 76 mm
  • odsys odpadów bocznych
