M600 – inteligentna przewijarka inspekcyjna

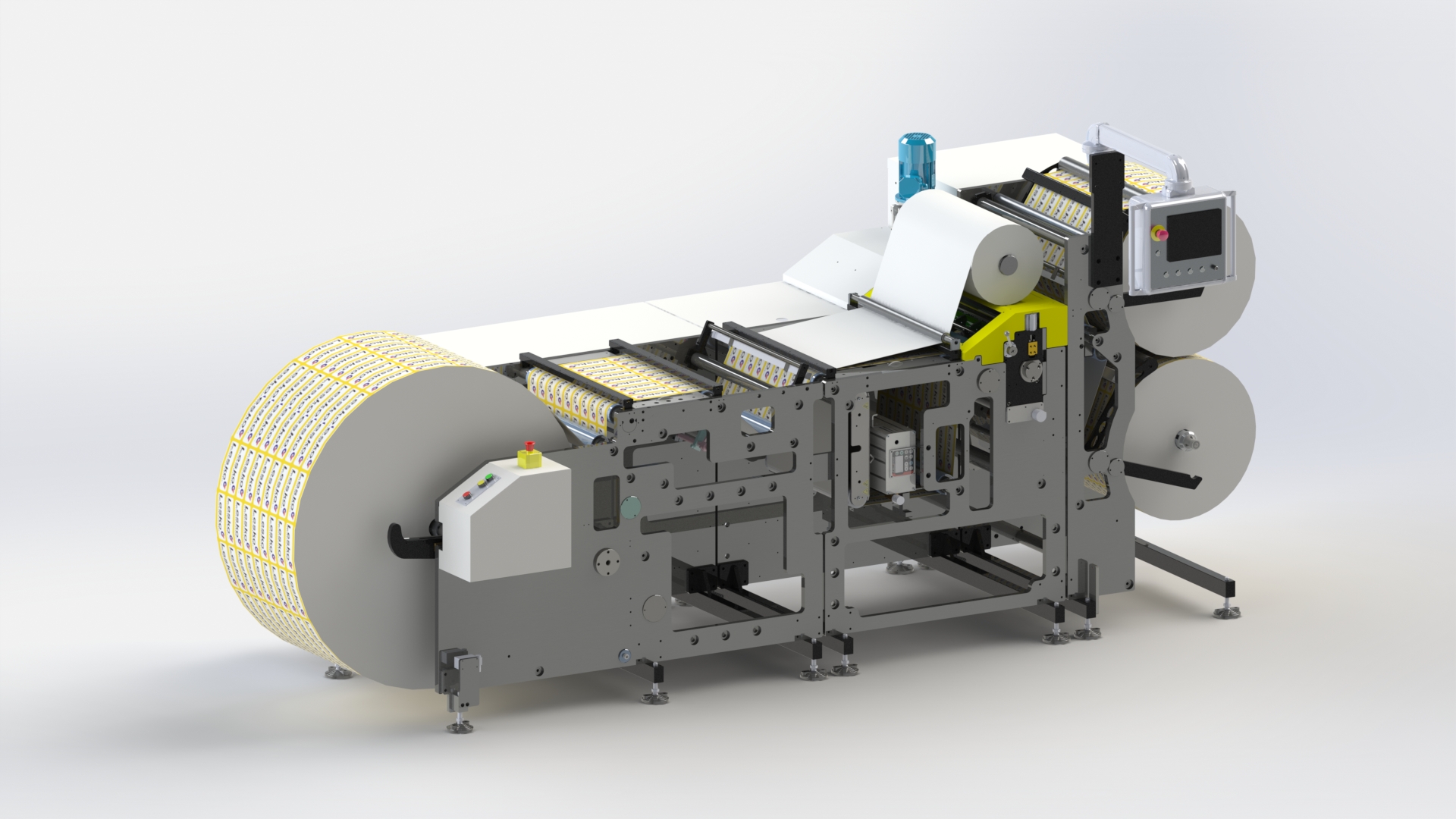

LESKO M600

Przewijarka inspekcyjna LESKO M600 to konstrukcja dedykowana inspekcji i konfekcji szczególnie wymagających materiałów - cienkich folii, szerokich (do 570 mm) i w dużych nawojach (do 1250 mm średnicy roli). Maszyna idealnie nadaje się do:
  • konfekcjonowania zadrukowanych materiałów

  • precyzyjnego rozcinania wstęgi

  • inspekcji

SPECYFIKACJA

PARAMETRY TECHNICZNE:

  • max. szerokość wstęgi przewijanego materiału                    570 mm
  • prędkość maksymalna                                                                500 m/min
  • max średnica roli na odwijaniu                                                do 1250 mm
  • max udźwig odwijaka                                                                 450 kg
  • pneumatyczny trzpień nawijania i odwijania                        Ø 76 mm
  • max średnica na nawijaniu – 1 nawijak                                  Ø 1 x 600 mm
  • max średnica na nawijaniu – 2 nawijaki                                Ø 2 x 600 mm
Sterowanie:
  • sterowniki mikroprocesorowe
  • dotykowy panel sterowania 7" na ruchomym ramieniu z intuicyjnym interfejsem
Napędy:
  • silnik asynchroniczny - napęd główny maszyny
  • silnik asynchroniczny na odwijaku
  • silnik servo na każdym nawijaku
opcjonalnie:
  • silnik servo na odwijaku (aktywna kompensacja naciągu przy przyspieszaniu i hamowaniu)
Czujniki:
  • elektroniczny licznik metrów bieżących i etykiet
opcjonalnie:
  • czujnik ultradźwiękowy do etykiet transparentnych
  • czujnik wykrywający flagi i/lub sklejki

ODWIJAK:

  • max średnica roli do 1250 mm
  • max udźwig 450 kg
  • trzpień pneumatyczny rozprężny Ø 76 mm + system ułatwiający nałożenie roli
  • system hydraulicznego unoszenia roli ułatwiający załadunek ciężkich rolek
  • czujnik ultradźwiękowy aktualnej średnicy roli zapewniający jednorodny naciąg wstęgi w trakcie całej produkcji
  • obustronnie podparty odwijak dla ciężkich roli

STÓŁ DO ŁĄCZENIA WSTĘGI:

  • umieszczony za odwijakiem
  • pneumatyczne listwy zaciskowe zachowujące naciąg materiału podczas napraw wstęgi

INSPEKCJA:

  • miejsce do zainstalowania dowolnego systemu inspekcji dostępnego na rynku
  • bufor umożliwiający pracę z systemem inspekcji przy wysokiej prędkości przewijania
  • dodatkowy stół naprawczy umożliwiający oddzielenie wadliwego materiału po inspekcji
  • oddzielny nawijak wadliwych fragmentów wstęgi

PROWADZENIE WSTĘGI:

  • system prowadzenia wstęgi BST przed stacją nożową zapewnia precyzję cięcia

NIP-ROLL:

  • pneumatyczny docisk zapewniający równomierny docisk na całej szerokości wałka
  • prosta wymiana gumowego wałka

STACJA NOŻY DO CIĘCIA WZDŁUŻNEGO 4G:

  • możliwość używania w jednej stacji dwóch wymiennych systemów cięcia: noży krążkowych i żyletek
  • noże dostawiane i odstawiane pneumatycznie
  • cała stacja nożowa jest wysuwana do boku maszyny w celu komfortowego ustawienia noży
  • min szerokość cięcia - 20 mm
  • prosta wymiana systemu nożowego z krążkowego na żyletkowy i odwrotnie

NAWIJAK:

  • pneumatyczny docisk przytrzymujący koniec wstęgi podczas postoju maszyny
  • pneumatyczny trzpień rozprężny Ø 76 mm
  • max średnica nawijania - Ø 600 mm
  • możliwość zainstalowania ramion dociskowych do przewijania cienkich monofolii
